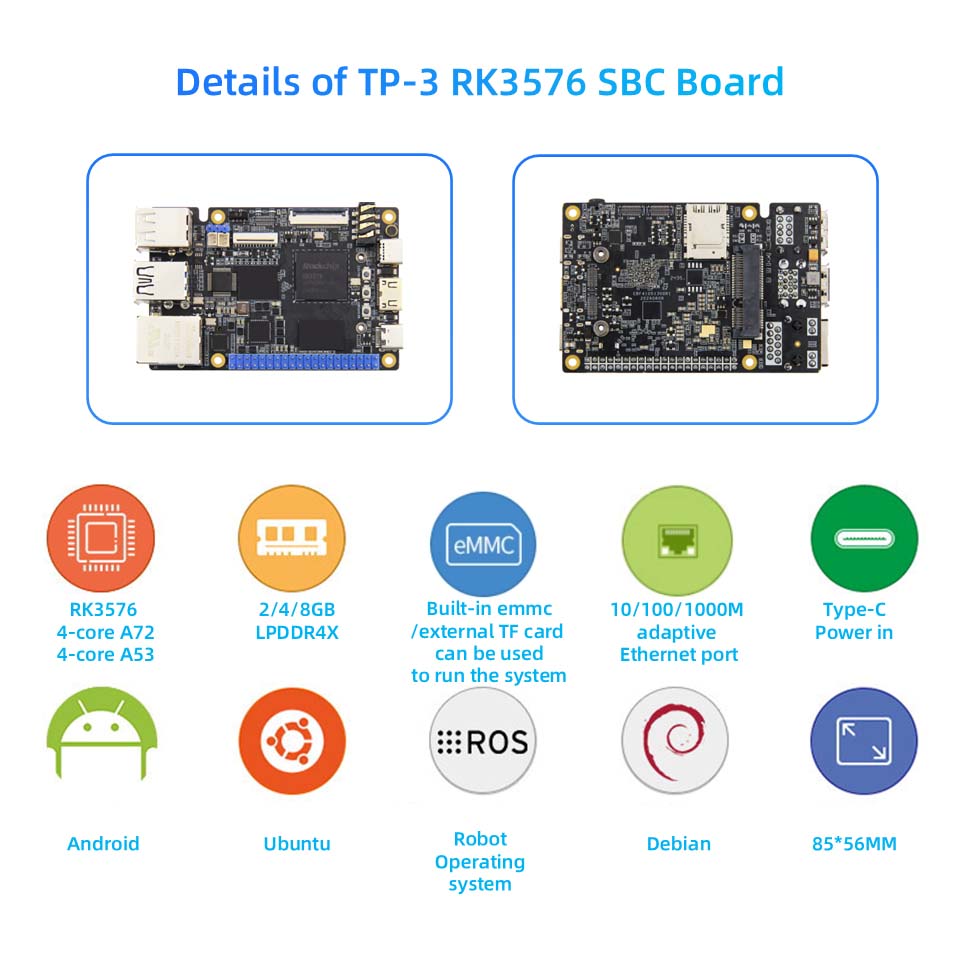

RK3576 SBC Computers Development Board

RK3576 Εισαγωγή μητρικής πλακέτας

• Ο πίνακας TP-3 RK3576 έχει ισχυρές επιδόσεις και μπορεί να χρησιμοποιηθεί ως υπολογιστής υψηλής απόδοσης και ενσωματωμένη μητρική πλακέτα για προβολή, έλεγχο, μετάδοση δικτύου, αποθήκευση αρχείων, υπολογιστική άκρη και άλλα σενάρια.
• Χρησιμοποιώντας το RockChip RK3576 ως κύριο τσιπ, η κύρια συχνότητα μπορεί να φτάσει μέχρι και 2,2GHz, ενσωματώνοντας το τετράγωνο Cortex-A72 και την εξόρυξη 4K, υποστηρίζοντας την εισαγωγή, υποστηρίζοντας την εισαγωγή, υποστηρίζοντας την εισαγωγή Multi-Camera. Οθόνη πολλαπλών οθονών, ενσωματωμένο ανεξάρτητο NPU, επιτρέποντας διάφορα σενάρια AI.
• Παρέχετε μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, ισορροπημένη διαμόρφωση υλικού ενσωμάτωσης και ένα ευρύ φάσμα εφαρμογών. 24
• Η ενσωματωμένη ανεξάρτητη υπολογιστική ισχύς NPU μπορεί να φτάσει στις 6TOPS, επιτρέποντας διάφορα σενάρια AI.
• Έχει υψηλές διεπαφές ενσωμάτωσης και πλούσιας επέκτασης, όπως η θύρα Gigabit Ethernet, το RGMI, το USB3.0, το USB2.0, το Minipcle, το Minihdmi, η διεπαφή οθόνης MIPI και η διεπαφή κάμερας MIPI, η διασύνδεση ήχου, ο υπέρυθρος δέκτης, ο υποδοχή της κάρτας SIM/TF και άλλοι περιφερειακοί και οδηγούν σε 40 pins, που είναι συμβατά με pierface interface.
• Υποστηρίζει επίσημα τις εικόνες λειτουργικού συστήματος Android, Debain και Ubuntu και μπορεί να εφαρμοστεί σε περισσότερα από 8 διαφορετικά περιβάλλοντα εφαρμογών.
• Είναι εντελώς ανοιχτό κώδικα, παρέχει επίσημα σεμινάρια και παρέχει πλήρη κιτ ανάπτυξης οδηγών SDK, σχήματα σχεδιασμού και άλλους πόρους, τα οποία μπορούν εύκολα να χρησιμοποιηθούν.

Ανάπτυξη ανάπτυξης RK3576

• Υποστηρίζει πολλαπλά λειτουργικά συστήματα, είτε πρόκειται για ανάπτυξη είτε για ψυχαγωγία, μπορεί εύκολα να ικανοποιηθεί!: Ubuntu/Debian Android/ρομπότ λειτουργικό σύστημα

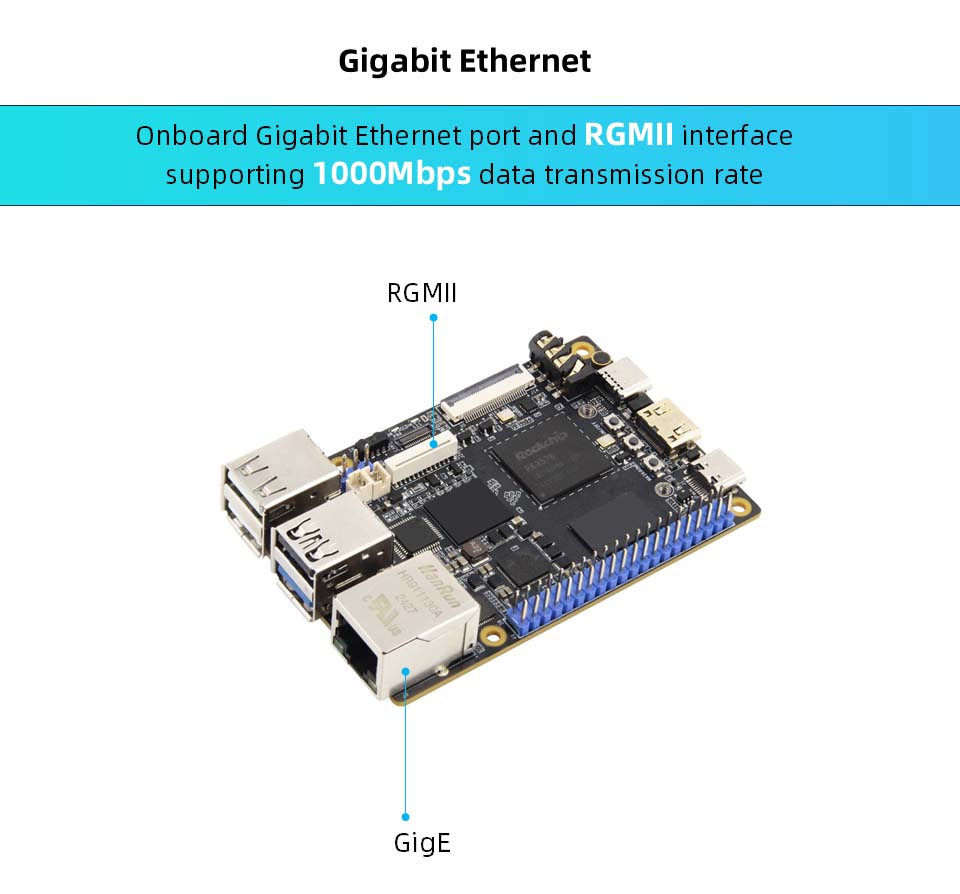

• Ενσωματωμένη θύρα Gigabit Ethernet και διεπαφή RGMII, υποστηρίξτε το ποσοστό μετάδοσης δεδομένων 1000Mbps
• Η ενσωματωμένη ανεξάρτητη NPU, η υπολογιστική ισχύς μπορεί να φτάσει στο 6TOPS, να υιοθετεί την αρχιτεκτονική τριών πυρήνων, υποστηρίζει το Int4/int8/int16/FP16/BF16/TF32, εξουσιοδοτεί διάφορα σενάρια AI
• Υποστηρίζει μέχρι 8k@30 καρέ H.264/H.265/VP9/AV2/AVS2 Αποκάλυψη βίντεο και 4K@60 καρέ H.264/H.265 Κωδικοποίηση βίντεο

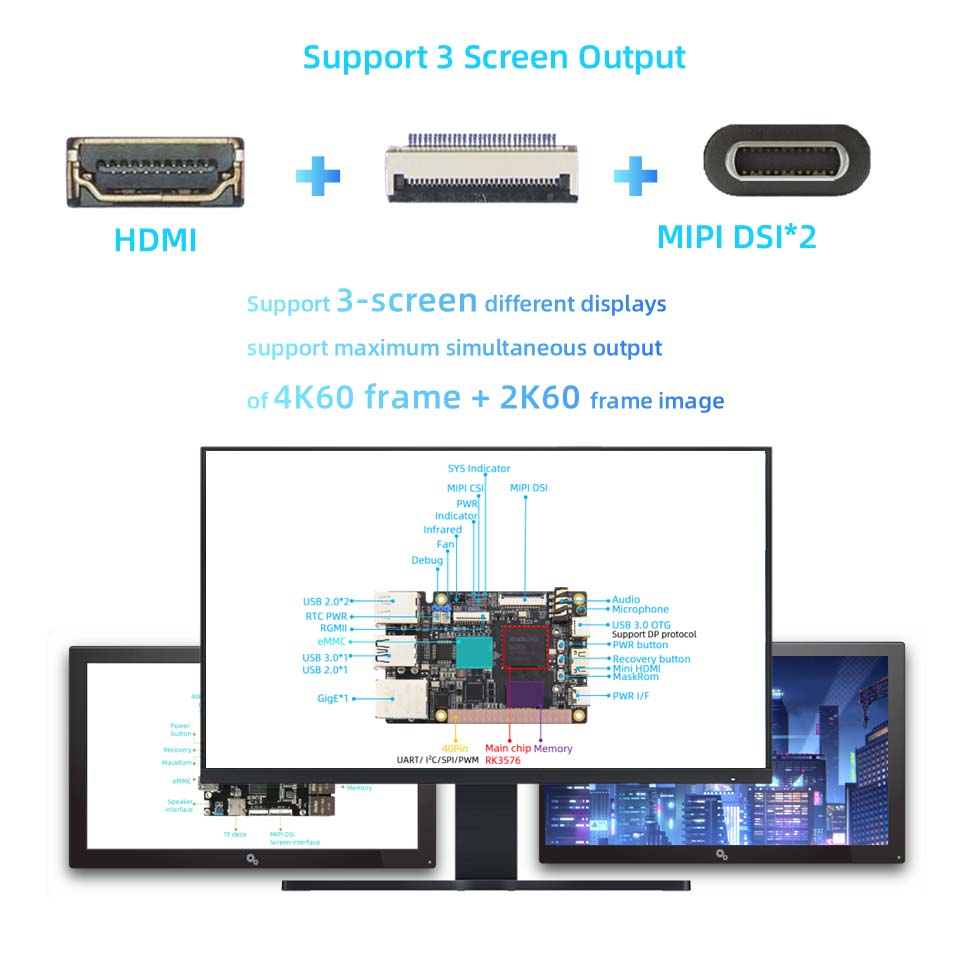

• Υποστηρίζει οθόνη τριών οθονών, υποστηρίζει μέχρι 4k@120 καρέ + 2k@60 καρέ + 1080p@60 καρέ ταυτόχρονα

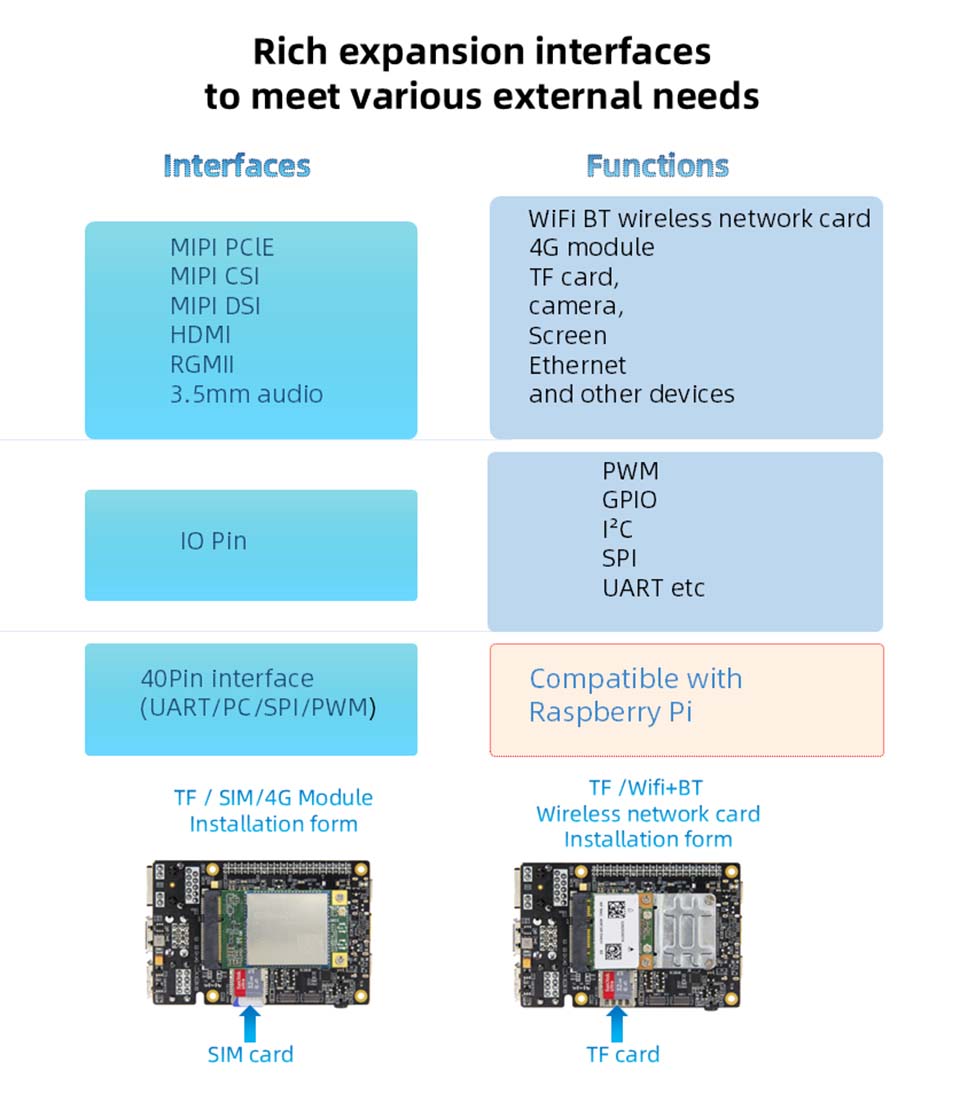

• Πλούσια διεπαφή επέκτασης

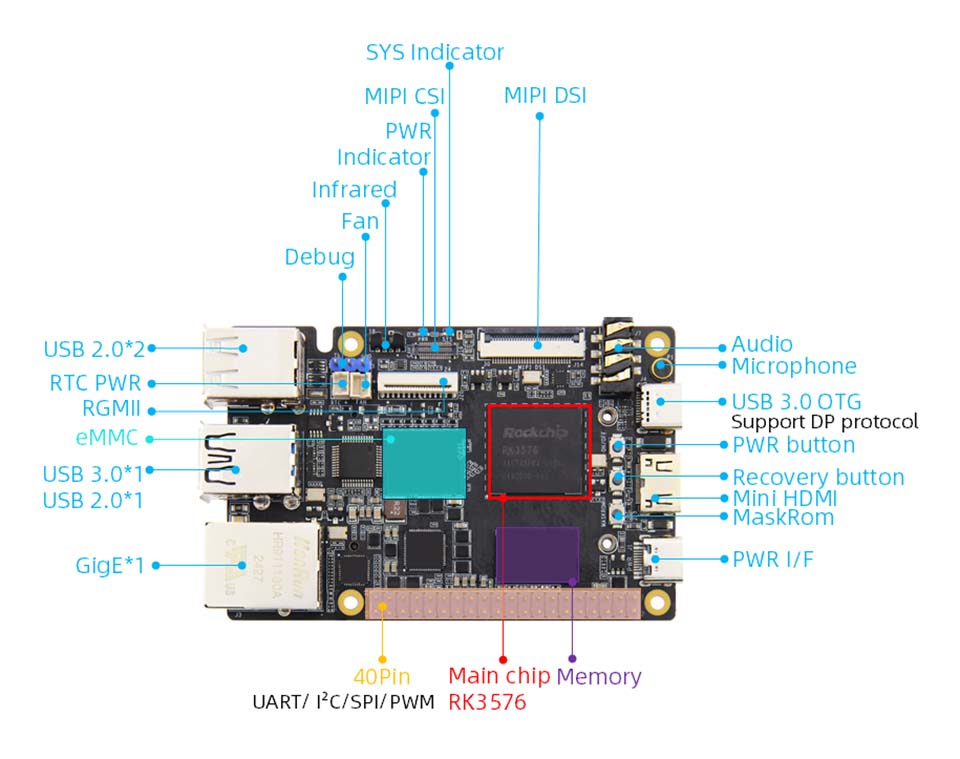

RK3576 Διαμόρφωση υλικού του σκάφους

• Διεπαφή ισχύος: 5V@4A DC INPUT, Διασύνδεση Type-C (χωρίς δυνατότητα μετάδοσης δεδομένων)

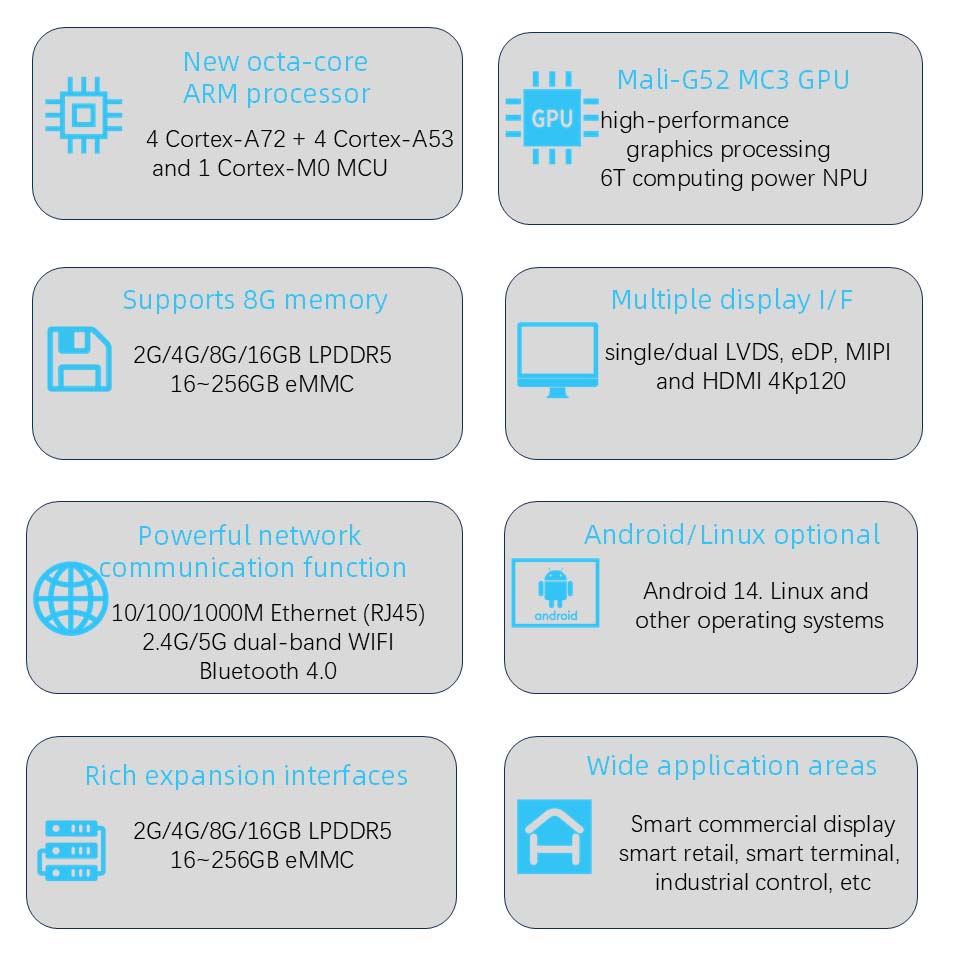

• Κύριο τσιπ: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T υπολογιστική ισχύς)
• Μνήμη: 2/4/8GB, LPDDR4X (μπορούν να προσαρμοστούν άλλες απαιτήσεις αποθήκευσης)
• Αποθήκευση: 0/32/64GB, EMMC (άλλες απαιτήσεις αποθήκευσης μπορούν να προσαρμοστούν)
• Ethernet: θύρα δικτύου Gigabit*1, υποστηρίζει τον ρυθμό μετάδοσης δεδομένων 10/100/1000Mbps. Η διεπαφή RGMI*1, υποστηρίζει το ποσοστό μετάδοσης δεδομένων 10/100/1000Mbps, μπορεί να συνδεθεί με την ενότητα RGMII Gigabit Ethernet
• HDMI: HDMI2.1 έξοδος*1, υποστηρίζει την οθόνη πολλαπλών οθόνης με άλλες οθόνες, μέγιστη ανάλυση 4K@120fps
• MIPI-DSI: Διεπαφή οθόνης MIPI * 1, μπορεί να συνδεθεί στην οθόνη MIPI Wildfire, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες, μεμονωμένη λειτουργία MIPI με την υψηλότερη ανάλυση 2560 * 1600 @ 60fps

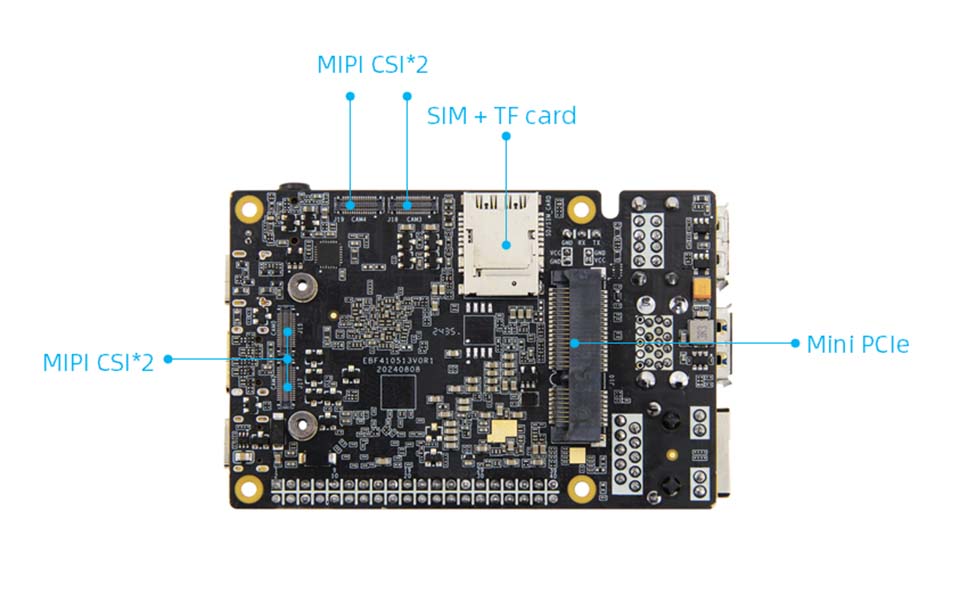

• MIPI-CSI: 2 * 15PIN BTB Camera Interface * 5 (Front * 1, Back * 4), μπορεί να συνδεθεί στην κάμερα MIPI μας
• USB2.0: Διεπαφή τύπου Α * 3 (κεντρικός υπολογιστής)
• USB3.0: Διεπαφή τύπου Α * 1 (κεντρικός υπολογιστής); Διεπαφή τύπου C * 1 (OTG), για διεπαφή καύσης υλικολογισμικού, υποστηρίζει πρωτόκολλο DP, μπορεί να χρησιμοποιηθεί με άλλες οθόνες
• Διεπαφή PCLE: Διεπαφή μίνι πυκνού, μπορεί να χρησιμοποιηθεί με πλήρες ή μισό ύψος WiFi Card, μονάδα 4G ή άλλη ενότητα διασύνδεσης μίνι πυκνού
• SIM+TF Card Holder: Μπορεί να εισαγάγετε την κάρτα SIM και την κάρτα Micro SD (TF) ταυτόχρονα, υποστηρίξτε την κάρτα TF για να ξεκινήσετε το σύστημα, μέχρι 512GB, η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με μονάδα 4G
• Διεπαφή 40PIN: Συμβατή με διεπαφή Raspberry Pi 40Pin, υποστηρίζει λειτουργίες PWM/GPIO/C/SPI/UART
• Σειριακή θύρα εντοπισμού σφαλμάτων: Προεπιλεγμένη παράμετρος 1500000-8-N-1
• Ήχος: Micin*1, μικρόφωνο πυκνωτή. Έξοδος ακουστικών + Είσοδος μικροφώνου 2-σε-1 Διεπαφή*1
• Κουμπιά: Κουμπί τροφοδοσίας*1; Κουμπί Maskrom*1; Κουμπί ανάκτησης*1
• LED: Δείκτης ισχύος*1; Δείκτης συστήματος*1
• Πυρήργυρος δέκτης: Υποστηρίζει λειτουργία υπερύθρου τηλεχειριστηρίου
• RTC: Socket Power RTC*1

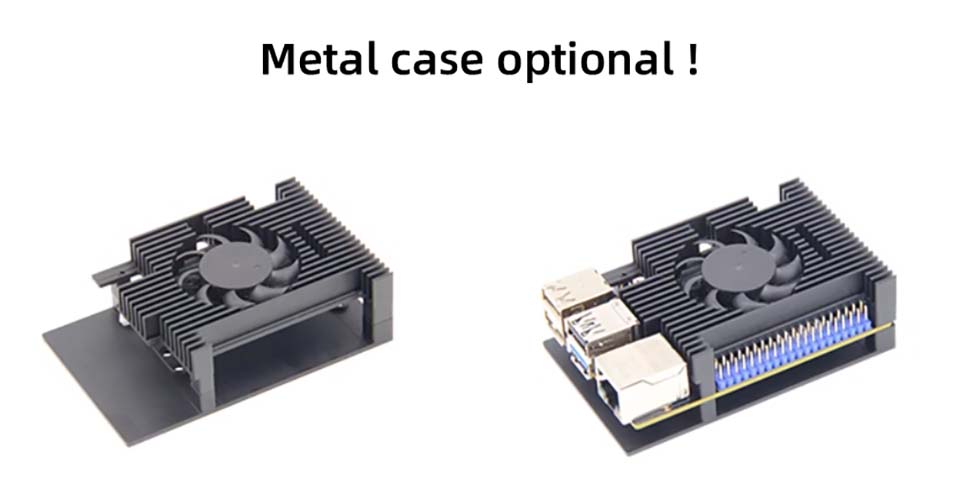

• Διεπαφή ανεμιστήρα: Υποστηρίζει την εγκατάσταση του ανεμιστήρα 5V για ψύξη

Άλλες παράμετροι αυτού του πίνακα RK3576

Σύστημα: Android 14, Ubuntu, Debian

Μέγεθος: 85*56mm
