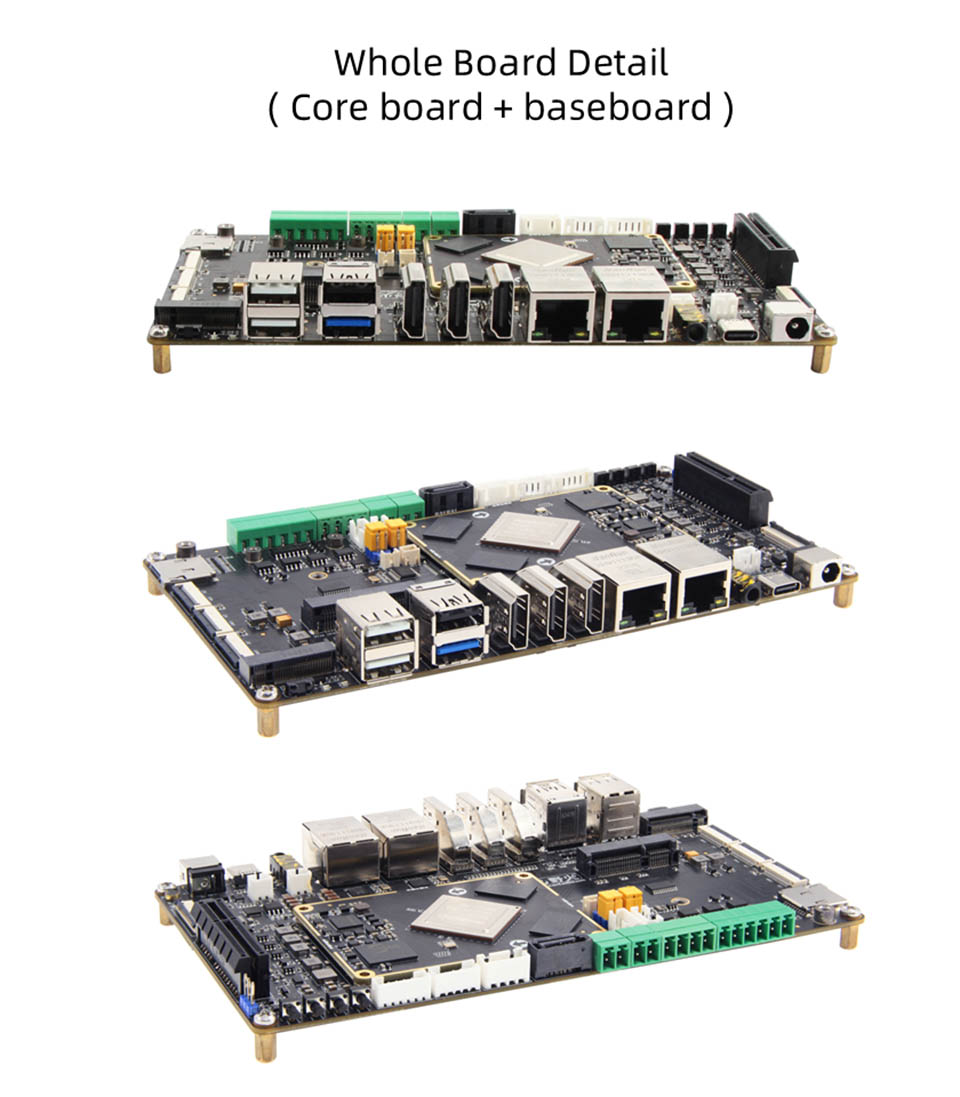

Πρόκειται για ένα διοικητικό συμβούλιο για τη δομή του σκάφους RK3588 Board SBC Computer, εύκολο στη χρήση και ανάπτυξη. Με ανοιχτή πηγή και δωρεάν SDK, το σκάφος χρησιμοποιείται εύκολα.
Το RockChip RK3588 χρησιμοποιείται ως το κύριο τσιπ, με προηγμένη τεχνολογία διεργασιών 8nm, η κύρια συχνότητα μπορεί να φτάσει μέχρι και 2,4GHz, ενσωματωμένο τετράτροχο 64-bit cortex-a76 και quad-core 64-bit cortex-a55, συνολικά επεξεργαστές οκτώ πυρήνων και ARM-G610 MC4 GPU. δυνατότητες, υποστήριξη για πολλαπλές εισόδους κάμερας και υποστήριξη για πολλαπλές οθόνες.
8 ενσωματωμένη ανεξάρτητη πληροφορική NPU μπορεί να φτάσει στις 6TOPS, επιτρέποντας διάφορα σενάρια AI.
Παρέχετε μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, ισορροπημένη διαμόρφωση υλικού ενσωμάτωσης και ένα ευρύ φάσμα εφαρμογών.
Υψηλή ενσωμάτωση, με πλούσιες διεπαφές επέκτασης, με διπλές θύρες δικτύου Gigabit, USB, M.2, PCLE3.0X4, 5minipcle, HDMI, διεπαφή οθόνης MIPI και διεπαφή κάμερας MIPI, ηχητική διεπαφή, η υπέρυθρη υποδοχή, η υποδοχή της κάρτας TF και άλλοι περιφερειακοί.
Υποστηρίζει επίσημα το mainstream andriod 13, debain, ubuntu εικόνες λειτουργικού συστήματος και μπορεί να εφαρμοστεί σε διάφορα διαφορετικά περιβάλλοντα εφαρμογών.
Πλήρως ανοιχτή πηγή, παρέχοντας επίσημα σεμινάρια, πλήρη κιτ ανάπτυξης οδηγών SDK, σχήματα σχεδιασμού και άλλους πόρους, μπορείτε εύκολα να ξεκινήσετε χωρίς τυφλά σημεία.
Έτοιμο για χρήση, υποστηρίζει πολλαπλά λειτουργικά συστήματα
Ενσωματωμένο ανεξάρτητο NPU, η υπολογιστική ισχύς μπορεί να φτάσει τα 6TOPS
Υιοθετεί αρχιτεκτονική τριών πυρήνων, υποστηρίζει int4/int8/int16/fp16/bf16/tf32, εξουσιοδοτεί διάφορα σενάρια AI
Εύκολα κωδικοποιήστε και αποκωδικοποιήστε το βίντεο 8K
Υποστηρίζει μέχρι 8k@60 καρέ H.265/H.264/AV1/VP9/AVS2 Αποκάλυψη βίντεο και 8K@30 καρέ H.264/H.265 Κωδικοποίηση βίντεο
Οθόνη πολλαπλών οθόνης, φορητότητα υψηλής ευκρίνειας
Υποστηρίζει οθόνη πολλαπλών οθόνης, υποστηρίζει μέχρι 8k@60 καρέ + 4k@60 καρέ + 2k@60 καρέ (οθόνη τριών οθονών) ή 4K@60 καρέ + 4k@60 καρέ + 4k@60 καρέ + 2k@60 καρέ (οθόνη τεσσάρων οθόνης)

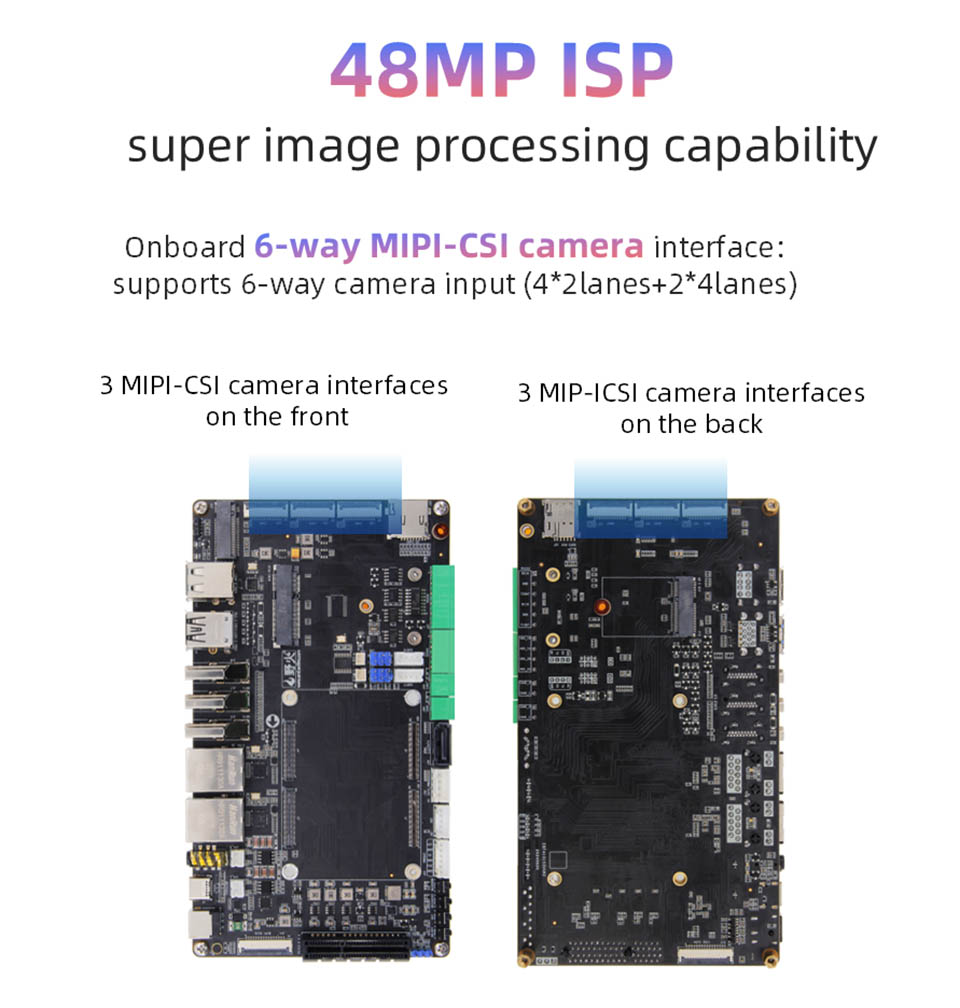

48MPISP, δυνατότητα επεξεργασίας σούπερ εικόνας
Ενσωματωμένη διασύνδεση κάμερας Mipicsi, Mipicsi,
Υποστηρίζει είσοδο κάμερας 6 κατευθύνσεων (4*2LANES+2*4LANES), ικανοποίηση των αναγκών διαφόρων συσκευών

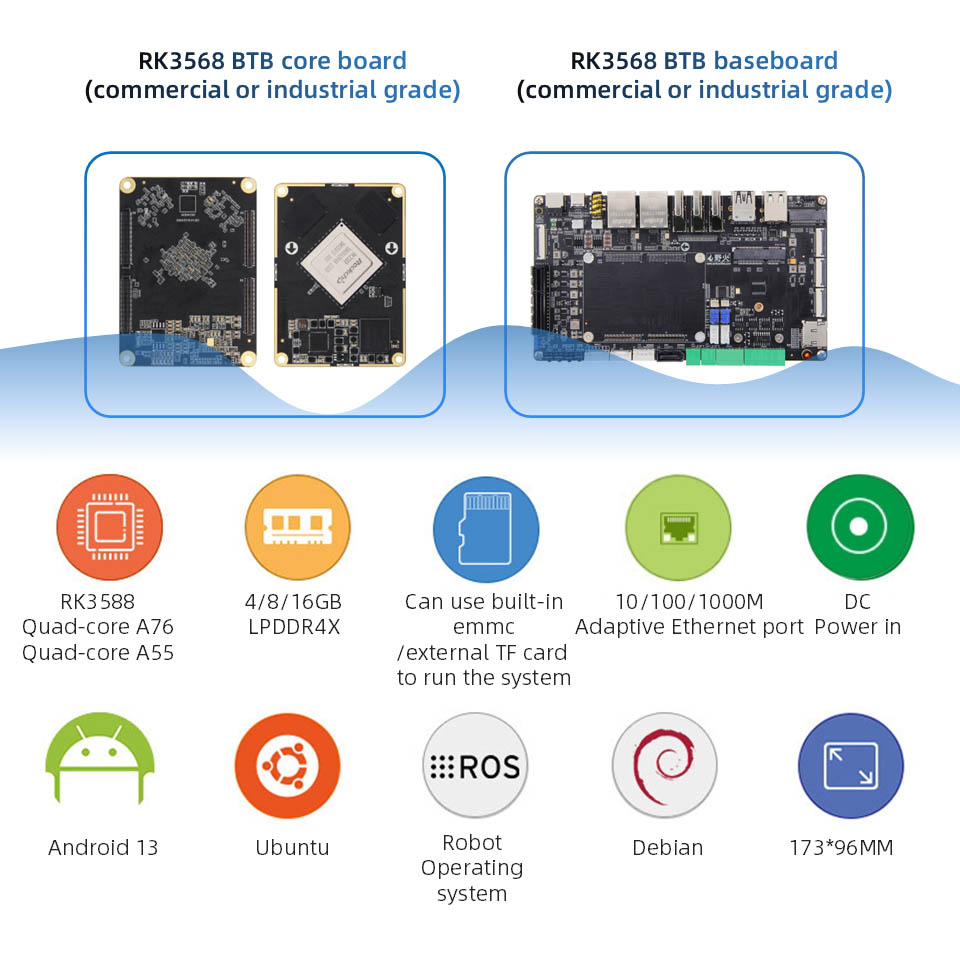

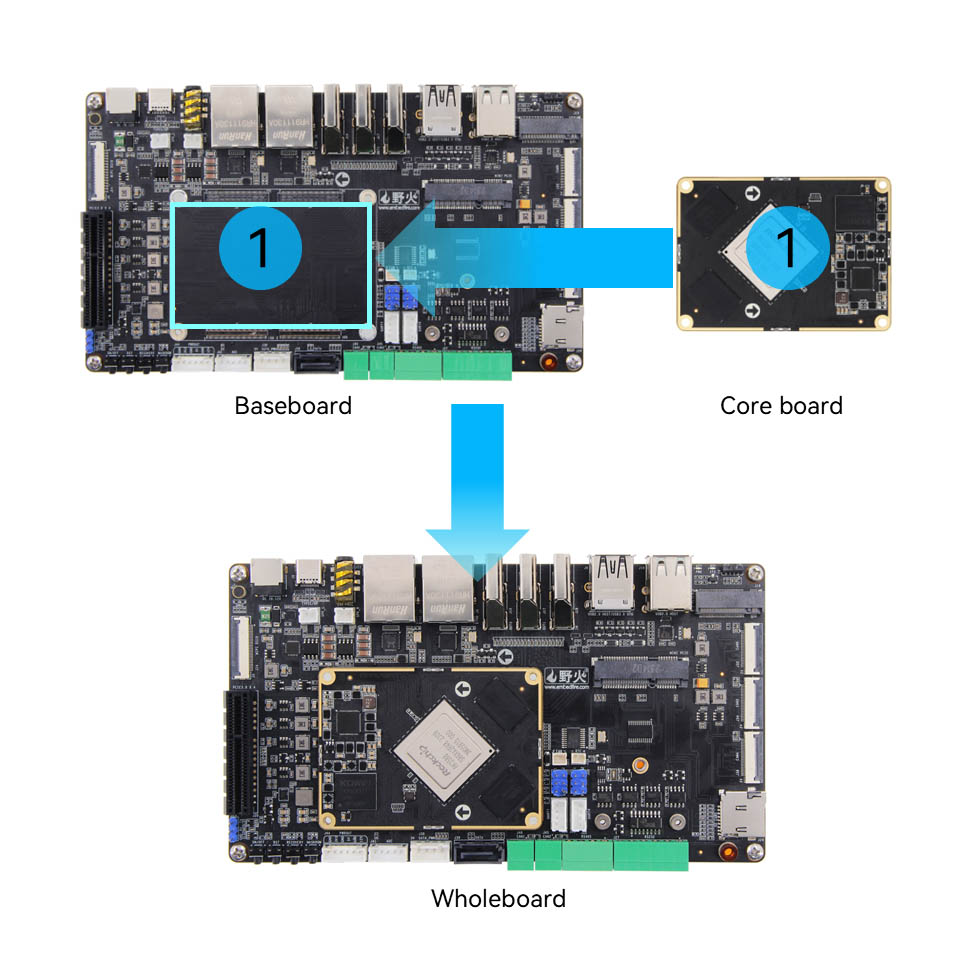

RK3588 Core Board Parameters

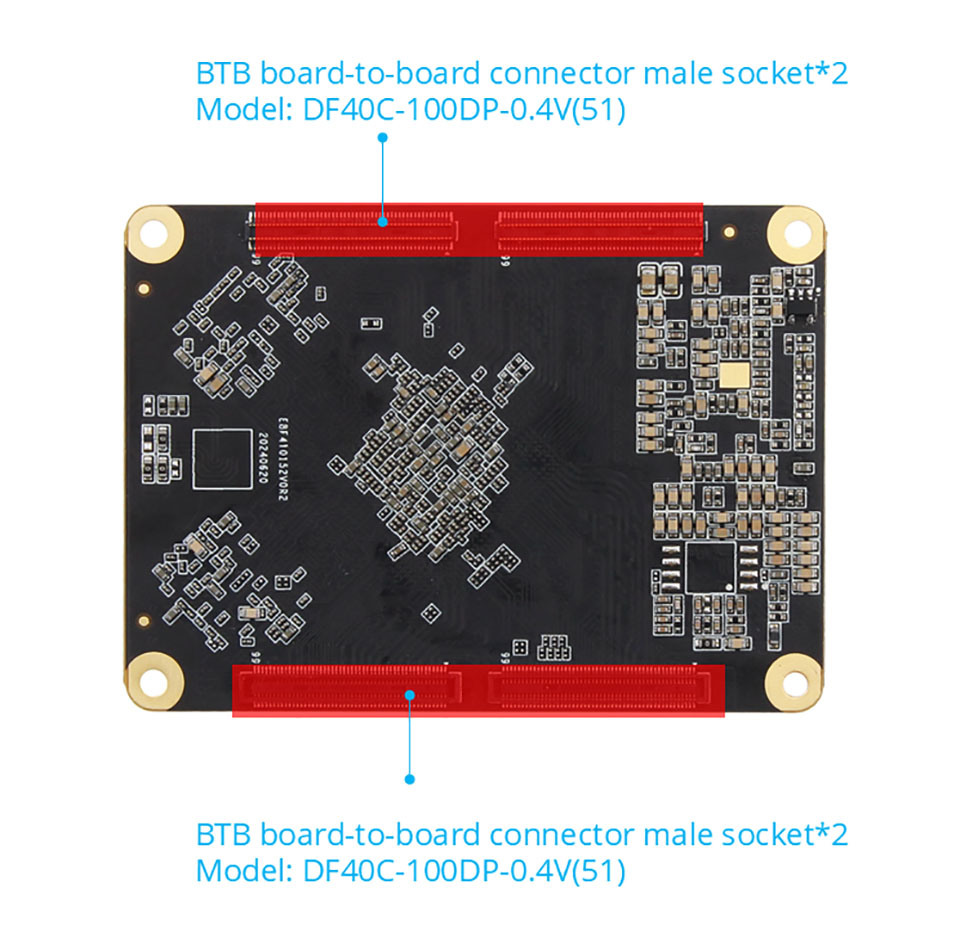

Σύνδεσμος: αρσενικός σύνδεσμος: DF40C-100DP-0.4V (51) θηλυκό σύνδεσμο: DF40C-100DS-0.4V (51)

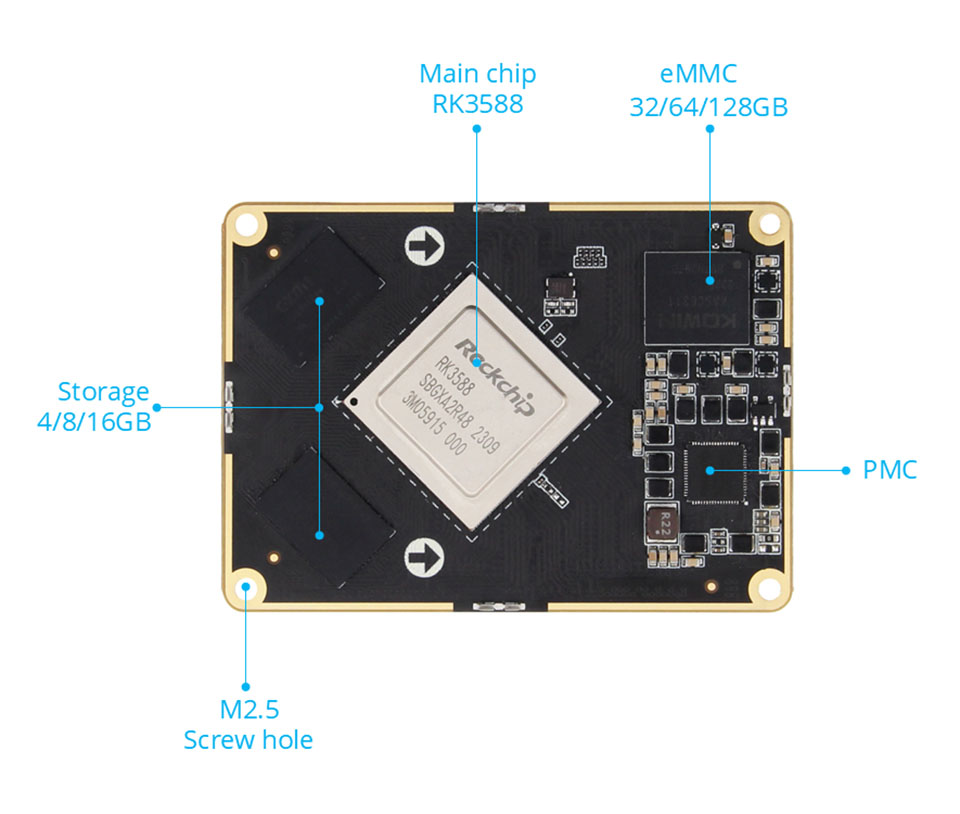

Κύριο τσιπ: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6TOPS Computing Power) BTB οδηγεί σε 400 ακίδες, 0,5mm απόσταση, οδηγεί σε όλα τα i0
Μνήμη: 4/8/16GB, LPDDR4/4x
Αποθήκευση: 32/64/128GB.EMMC
Σύνδεσμος: αρσενικό: DF40C-100DP-0.4V (51) Γυναίκα: DF40C-100DS-0.4V (51)

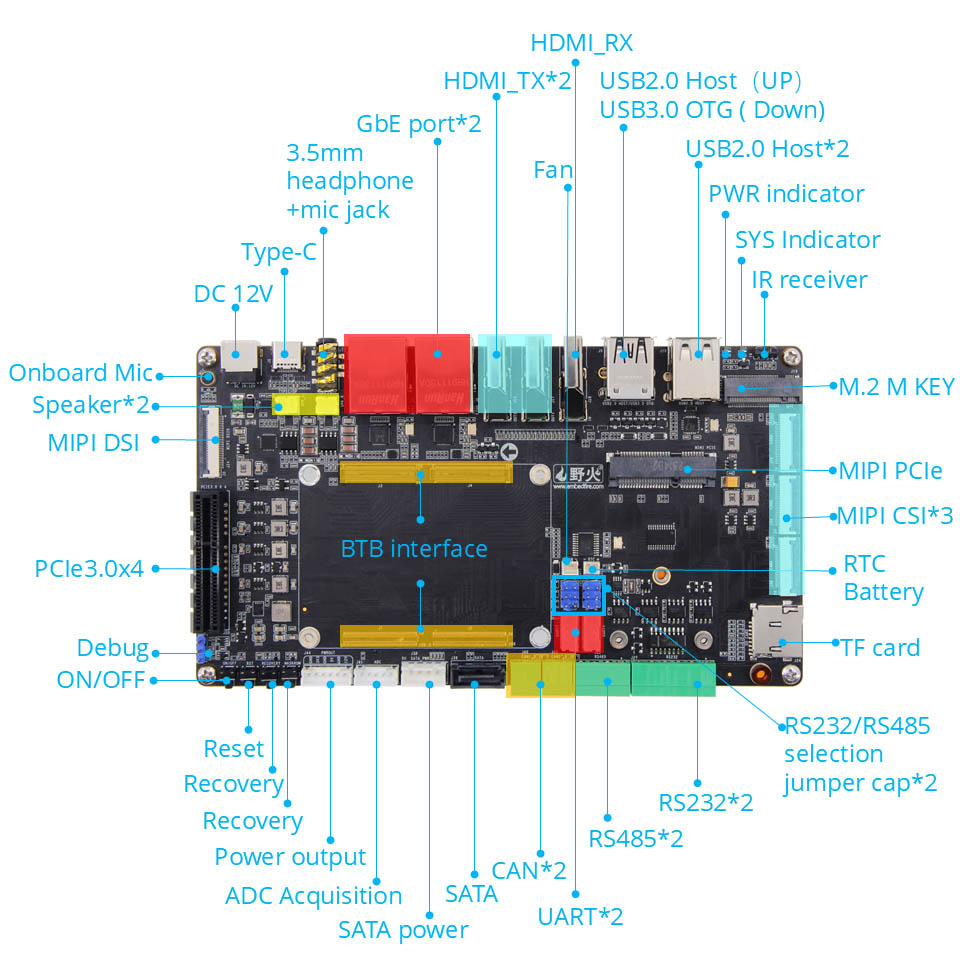

Διεπαφή ισχύος: 12V@2A DC INPUT, DC Interface*1; Διεπαφή εξόδου ισχύος*1

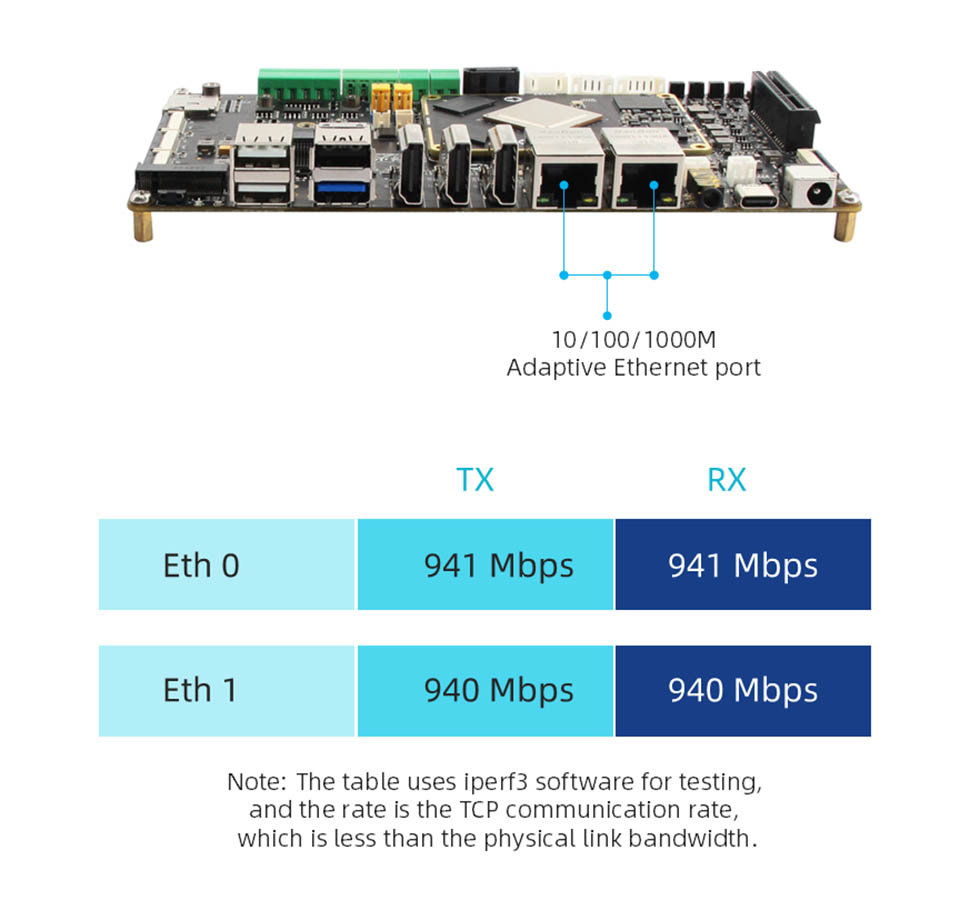

Ethernet: θύρα δικτύου Gigabit*2, Υποστήριξη 10/100/1000Mbps Ραιμία μετάδοσης δεδομένων
HDMI: HDMI12.0 είσοδος*1, έως 3840x2160@60fps; HDMI2.1 Έξοδος*2, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες, μέγιστη ανάλυση 7680x4320@60Hz (ανάλυση 8K)
Η διασύνδεση οθόνης MIPI-DSI: MIPI*2 (μπροστά*1, πίσω*1), μπορεί να συνδεθεί σε οθόνη Wildfire MIPI, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες. ΜΕΓΑΛΗ ΛΕΙΤΟΥΡΓΙΑ MIPI Μέγιστη ανάλυση 1920*1080@60Hz
MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), μπορεί να συνδεθεί σε κάμερα Wildfire Mipi
USB2.0: USB-Hosttype-A Interface*3
USB3.0: Διασύνδεση USB-OTGTYPE-A*1; Διεπαφή τύπου C*1, μπορεί να χρησιμοποιηθεί για καύση υλικολογισμικού, υποστηρίζει το πρωτόκολλο DP1.4

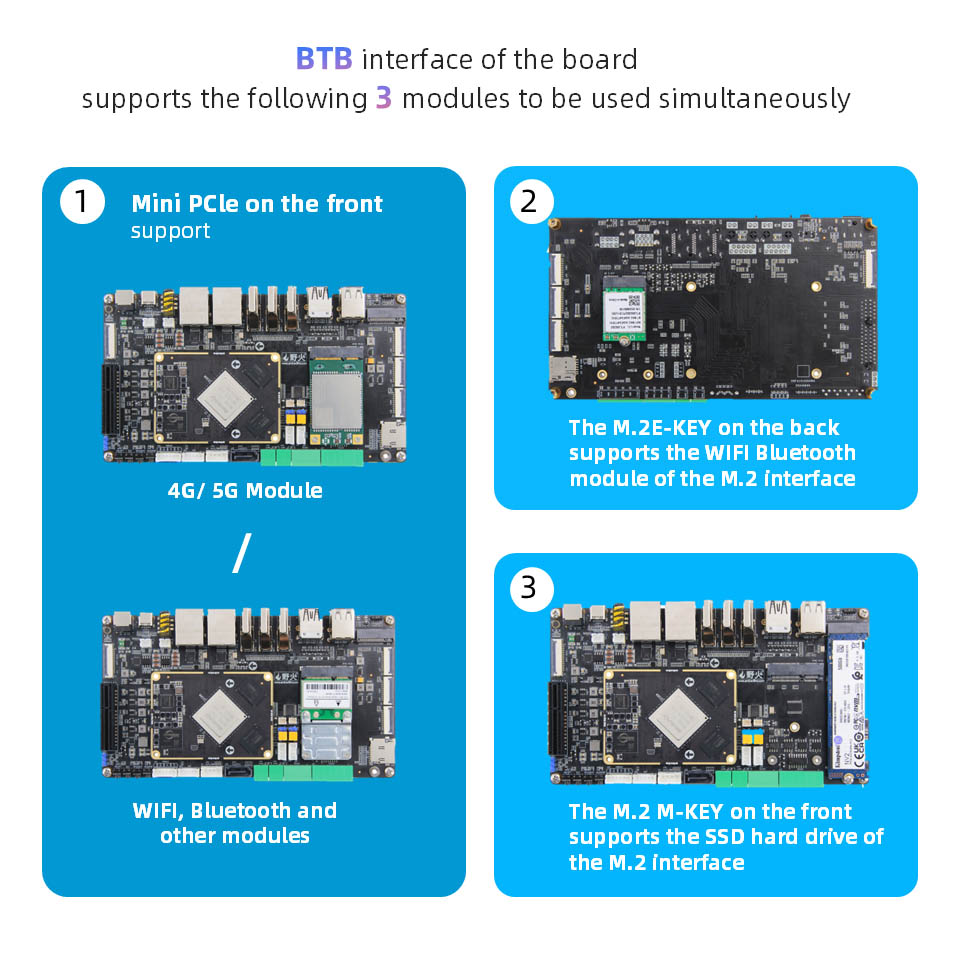

Διεπαφή PCLE: Διεπαφή μίνι πύλη*1, μπορεί να χρησιμοποιηθεί με κάρτα δικτύου WiFi πλήρους ύψους ή μισού ύψους, μονάδα 4G ή άλλη μονάδα διεπαφής μίνι πυκνού: διεπαφή PCLE3.0x4*1
Μ.2 Διεπαφή: M.2ekey Interface*1, Υποστηρίζει m.2 e-κλειδί ασύρματη μονάδα κάρτας δικτύου; M.2 M Πλευρική διασύνδεση*1, υποστηρίζει M.2 M-Key Pcle3.0*4Lanes Προδιαγραφή 2280 σκληρό δίσκο
Υπόθεση κάρτας TF: Micro SD (TF) Holder*1, υποστηρίζει το σύστημα εκκίνησης καρτών TF, μέχρι 512GB
Υπόβλεμος κάρτας SIM: SIM Card Holder*1, η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G
Διεπαφή SATA: Τυπική διεπαφή SATA*1; Interface Power Sata*1, υποστηρίζει την έξοδο 12V
Μπορεί: μπορεί*2
ADC: ADC Acquisition Interface*1
Σχετικά με εντοπισμό θύρας:
Σχετικά με Debug Serial Port*1 (UART2), προεπιλεγμένη παράμετρος 1500000-8-N-1; UART σειριακή θύρα*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
RS485*2 (UART4 & UART7); RS232/RS485 Διεπαφή Jumper*2 2
Ήχος: Ενσωματωμένο μικρόφωνο μικροφώνου*1; Διεπαφή ηχείων SPK*2, μπορεί να συνδέσει 3W Power Speaker Extput + Inply Microphone 2-σε-1 Διεπαφή*1
Κουμπί: κουμπί on/off*1; Κουμπί Maskrom*1; Κουμπί ανάκτησης*1; Κουμπί επαναφοράς*
LED: Δείκτης ισχύος*1; Δείκτης συστήματος*1
Πυρήργυρος δέκτης: Υποστήριξη συνάρτησης τηλεχειριστηρίου υπέρυθρης ακτινοβολίας
RTC: RTC Power Socket*1
Διεπαφή ανεμιστήρα: Υποστήριξη εγκατάστασης 5V ή 12V ψύξη ανεμιστήρα
