Rockchip rv1106 μητρική πλακέτα

Το διοικητικό συμβούλιο TP-RV1106 απευθύνεται κυρίως σε κατασκευαστές και ενσωματωμένους προγραμματιστές εισόδου και μπορούν να χρησιμοποιηθούν για ανάπτυξη σε διάφορους τομείς όπως το Smart Home, η παρακολούθηση της ασφάλειας, ο βιομηχανικός αυτοματισμός, τα ηλεκτρονικά στοιχεία καταναλωτικών, το διαδίκτυο των πραγμάτων, η εκπαίδευση και η ψυχαγωγία.

Χρησιμοποιήστε το RockChip RV1106 ως το κύριο τσιπ, με την ασύρματη μονάδα WiFi6+BT5.2 HOST, HOST, SPI, I2C, UART, PWM.

Η ενσωματωμένη ανεξάρτητη υπολογιστική ισχύς NPU μπορεί να φτάσει στο 0.5t/1tops@int8, με την κάμερα να συνειδητοποιήσει την αναγνώριση του YOLO σε πραγματικό χρόνο, την αναγνώριση εικόνων και άλλες λειτουργίες.

Η ενσωματωμένη μονάδα κωδικοποίησης βίντεο χαμηλής καθυστέρησης, μπορεί να υποστηρίξει την κωδικοποίηση βίντεο μέχρι 5M@30fps H264/H265, 4M@60fps jpeg/mjpeg κωδικοποίηση και υποστηρίζει μεθόδους ελέγχου πολλαπλών ρυθμιστών δυαδικών ψηφίων.

Η πλακέτα παρέχει δύο προαιρετικές διαμορφώσεις μνήμης, με μέγεθος μόνο 56*85mm, μικρές και εξαιρετικές, χαμηλής κατανάλωσης ενέργειας και υψηλές επιδόσεις, και μπορούν εύκολα να τρέξουν το σύστημα Linux.

Παρέχει εικόνα συστήματος Buildroot, πλήρως δεδομένα ανοιχτού κώδικα, έγγραφα φροντιστικής, πλήρες πακέτο ανάπτυξης οδηγών SDK, σχήματα PDF και άλλους πόρους για τη διευκόλυνση της χρήσης και της δευτεροβάθμιας ανάπτυξης.

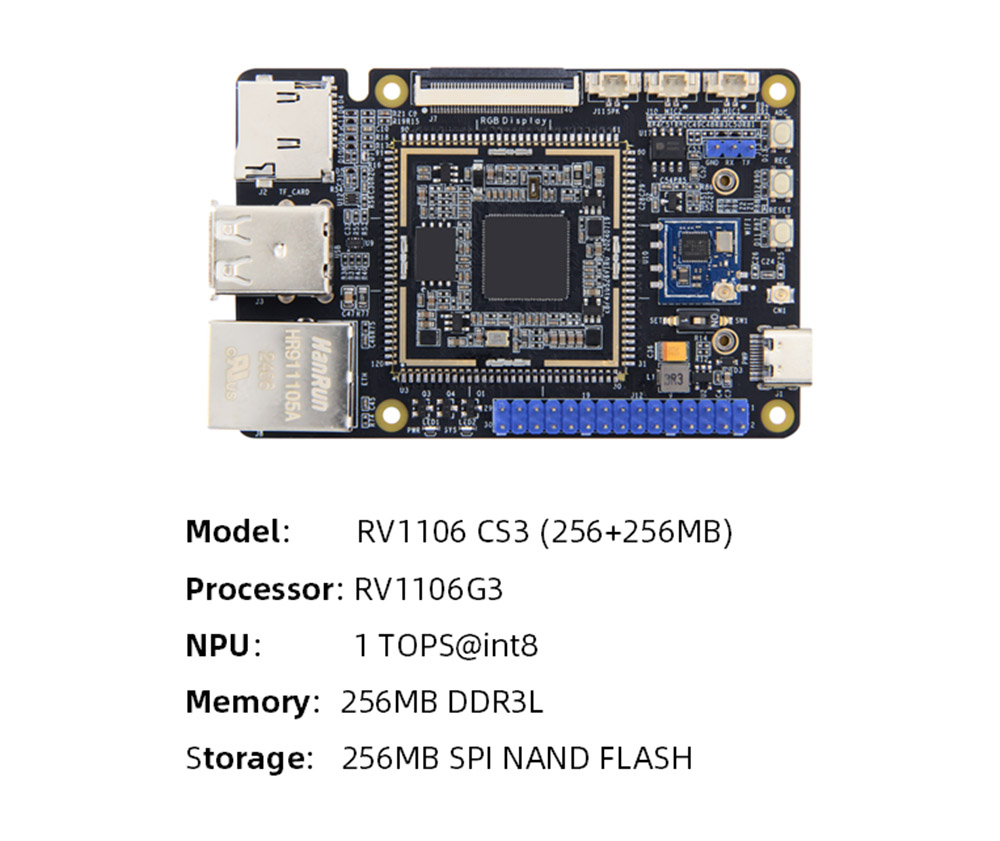

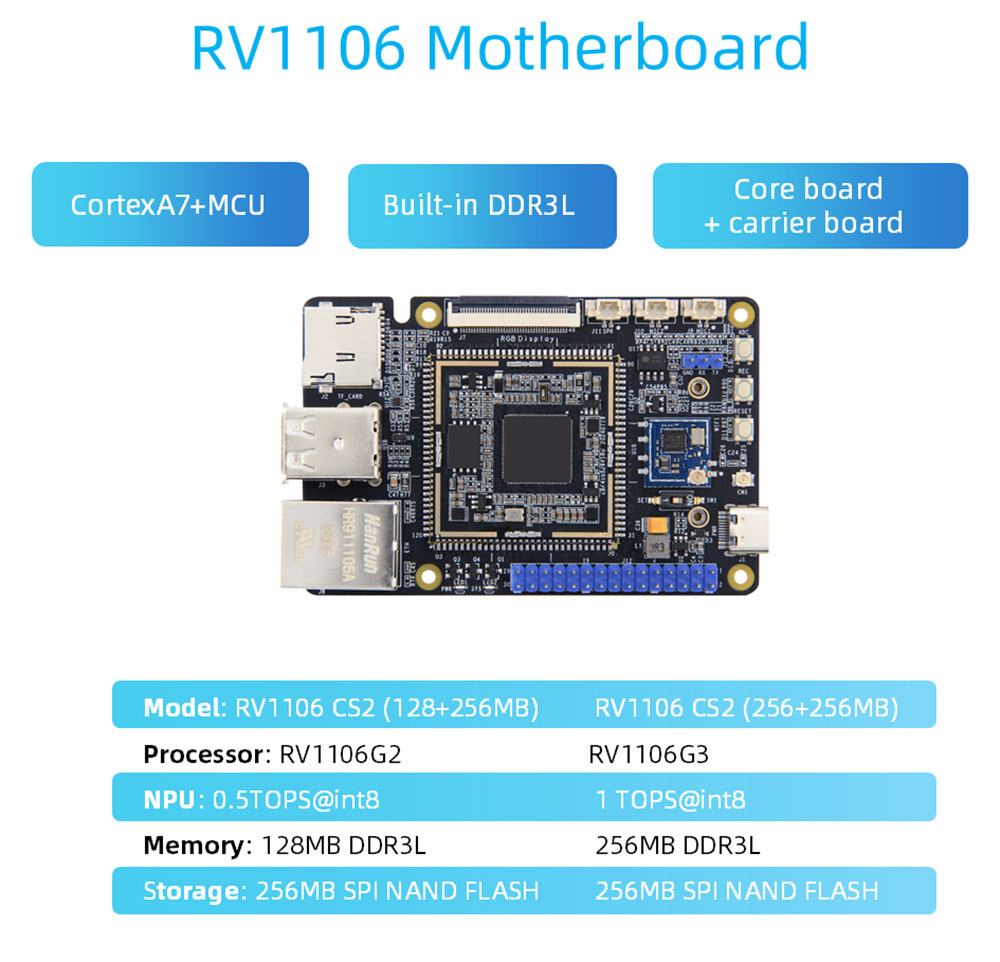

RV1106 Προδιαγραφές υλικού μητρικής πλακέτας

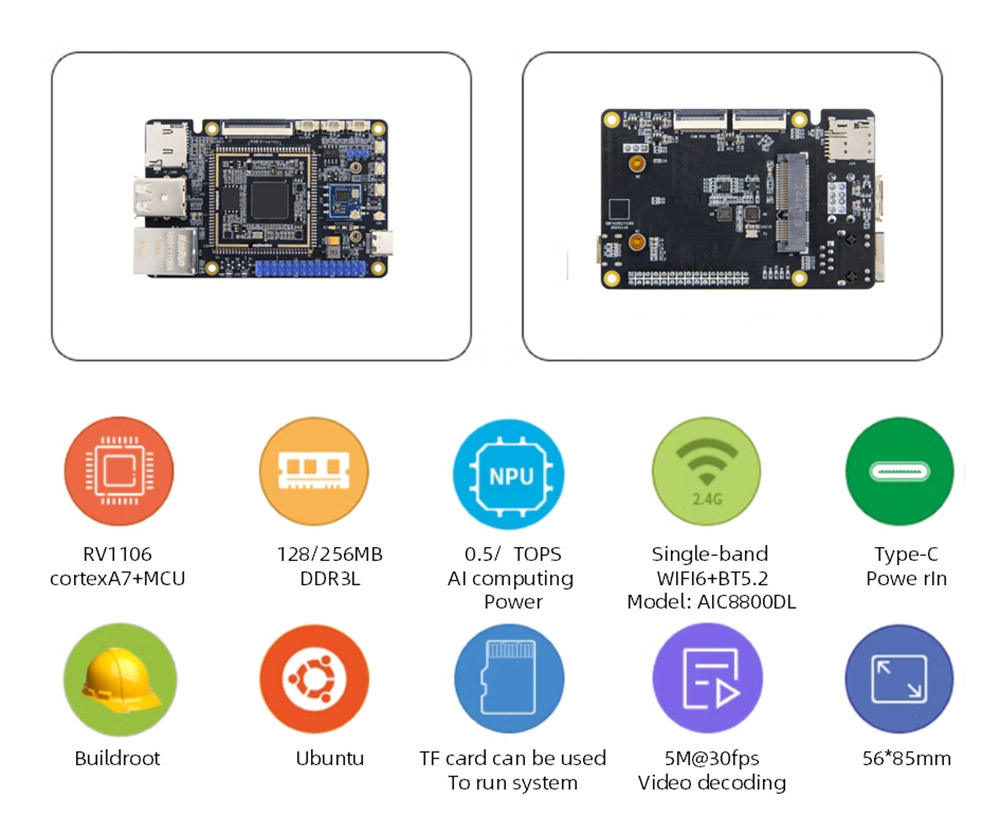

 CPU: Κύριο τσιπ: RV1106, Cortexa7+MCU

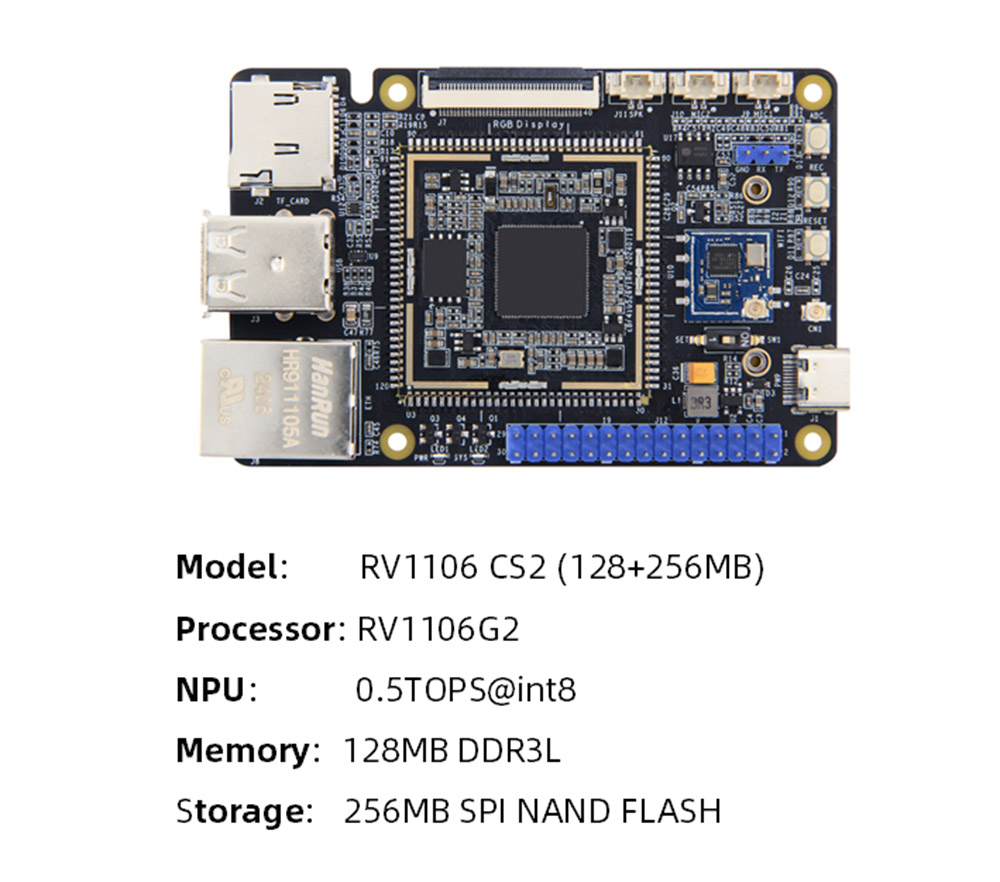

 Μνήμη: Ενσωματωμένο DDR3L, προαιρετικό RV1106G2: 128MB/RV1106G3: 256MB

 Αποθήκευση: Spi-Nand Flash, χωρητικότητα: 256MB

 AI Computing Power: RV1106G2: 0.5TOPS@INT8.RV1106G3: 1TOPS@int8

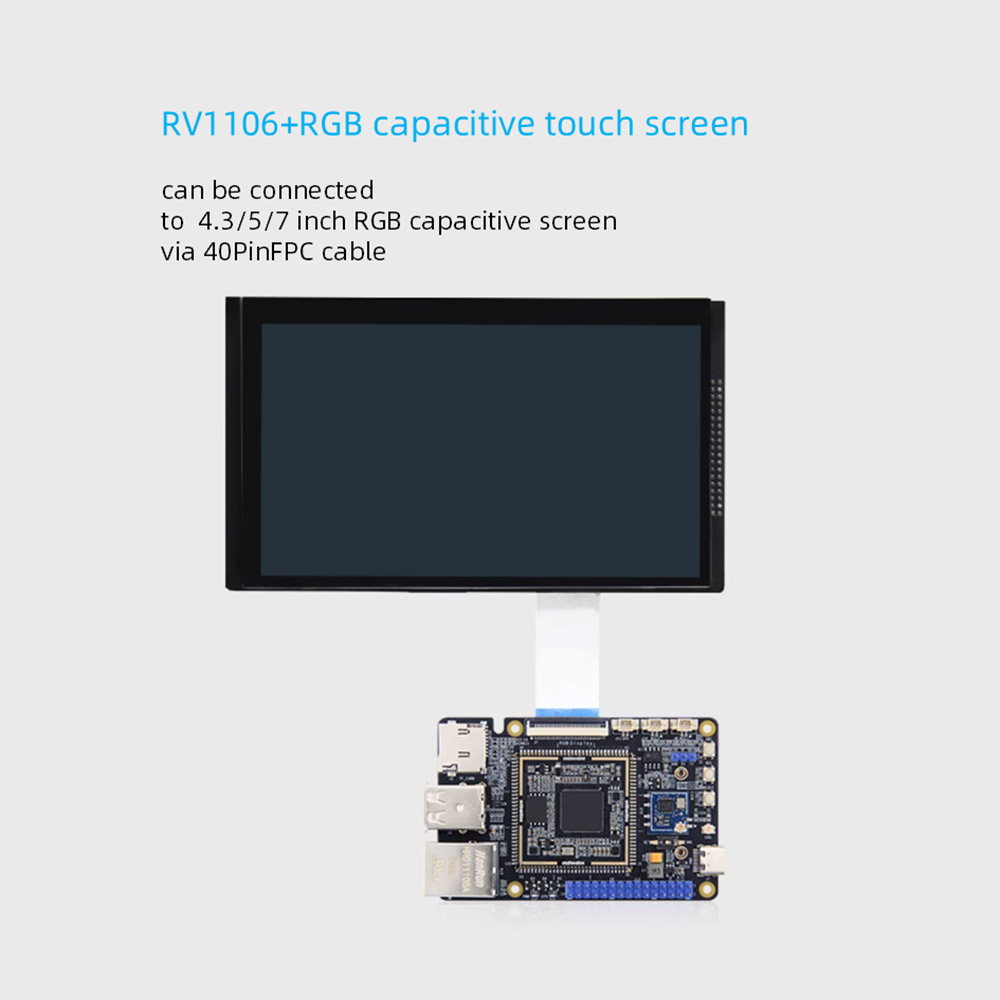

 Εμφάνιση: διασύνδεση 40pin FPC 0.5mm Spacing, χρονισμός διασύνδεσης RGB 18bit, μπορεί να συνδεθεί απευθείας με την οθόνη διασύνδεσης RGB 4.3/5/7 ιντσών μέσω καλωδίου FPC μέσω καλωδίου FPC

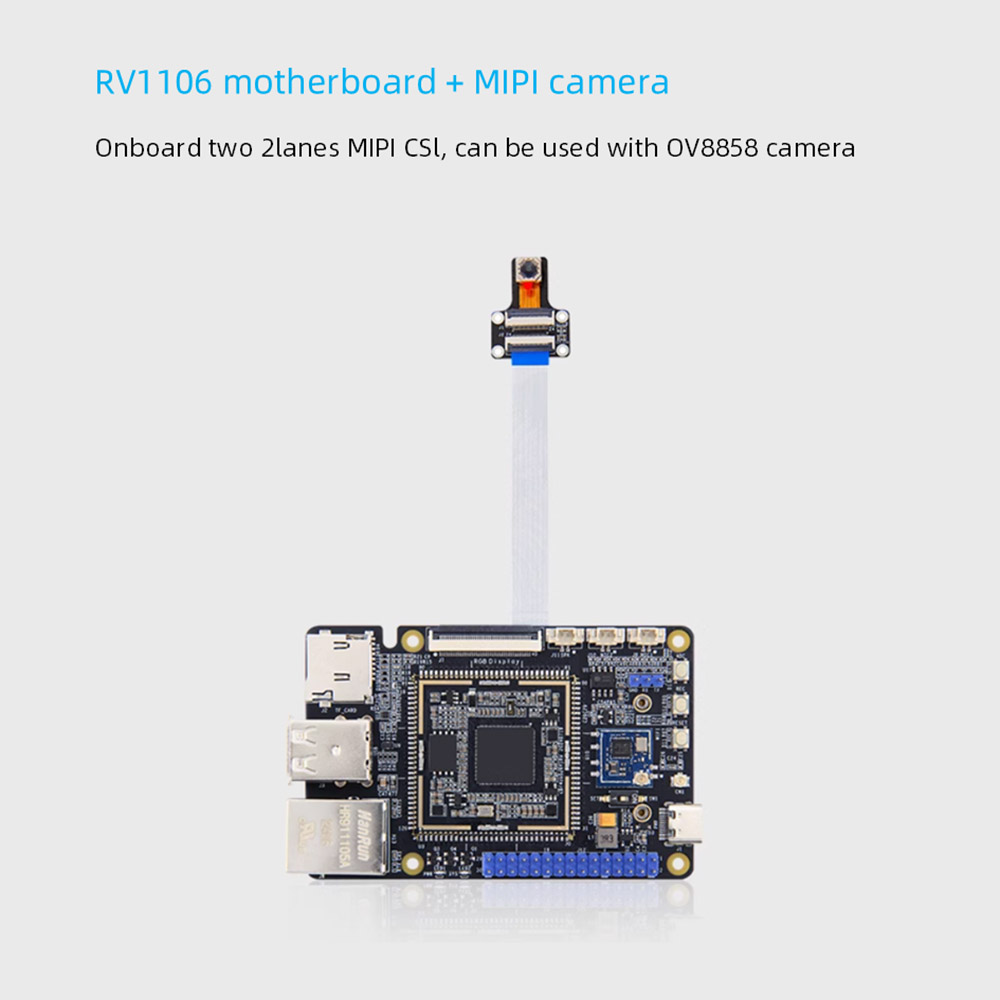

 Κάμερα: Δύο εισροές 2LANES MIPICSI, ένα κανάλι με ένα κανάλι υποστηρίζει έως και 5m@30fps εισόδου, το διπλό κανάλι υποστηρίζει έως και 1080p@30fps ταυτόχρονη είσοδο

 Διεπαφή τροφοδοσίας: 5V@1A DC INPUT, Interface Type-C, μπορεί επίσης να χρησιμοποιηθεί για την καύση εικόνων

 Ethernet: θύρα 100m Ethernet*1, υποστηρίζει το ποσοστό μετάδοσης δεδομένων 10/100Mbps

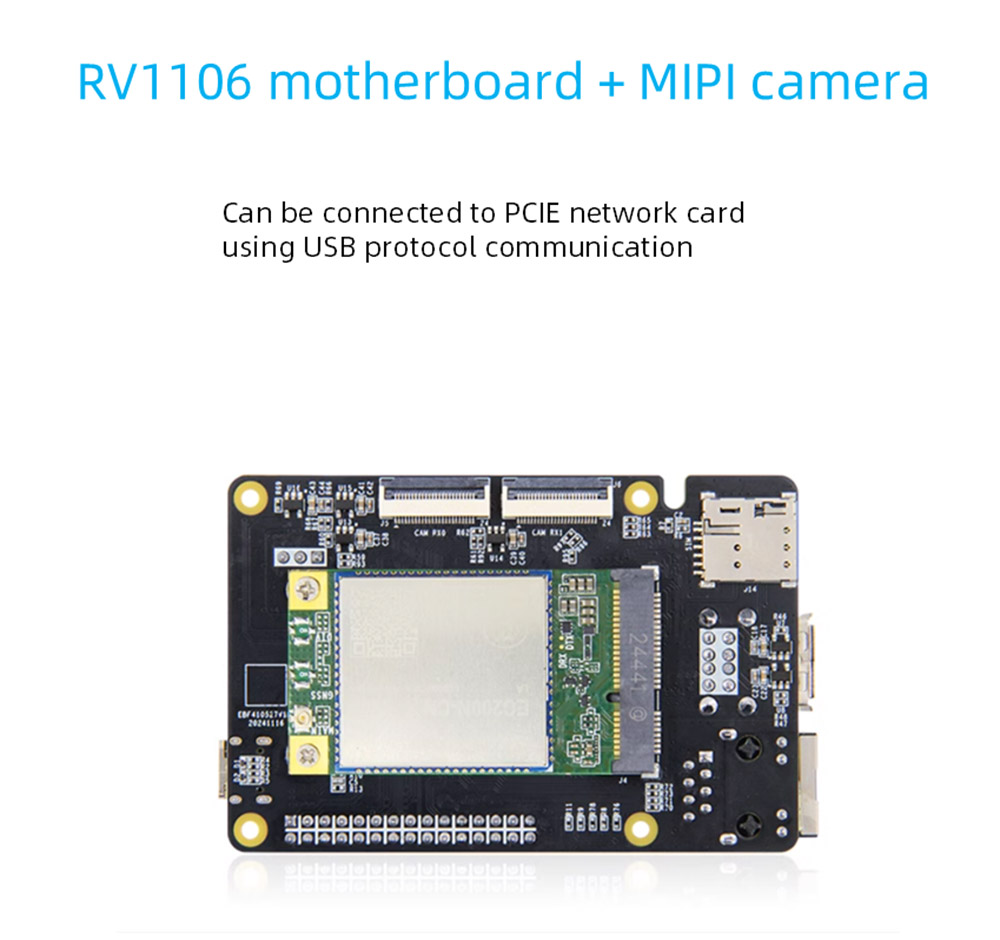

 Διεπαφή PCLE: Διεπαφή μίνι πυκνού*1, μπορεί να συνδέσει την κάρτα δικτύου PCIE χρησιμοποιώντας επικοινωνία πρωτοκόλλου USB

 Κάρτα SIM: SIM Card Holder*1, η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G

 Διεπαφή κάρτας TF: SD2.

 USB2.0: USB Host-A Interface*2

 USB-OTG: HOST όταν μεταβείτε στον τύπο Α, συσκευή όταν μεταβείτε στον τύπο-C

 Διακόπτης επιλογής

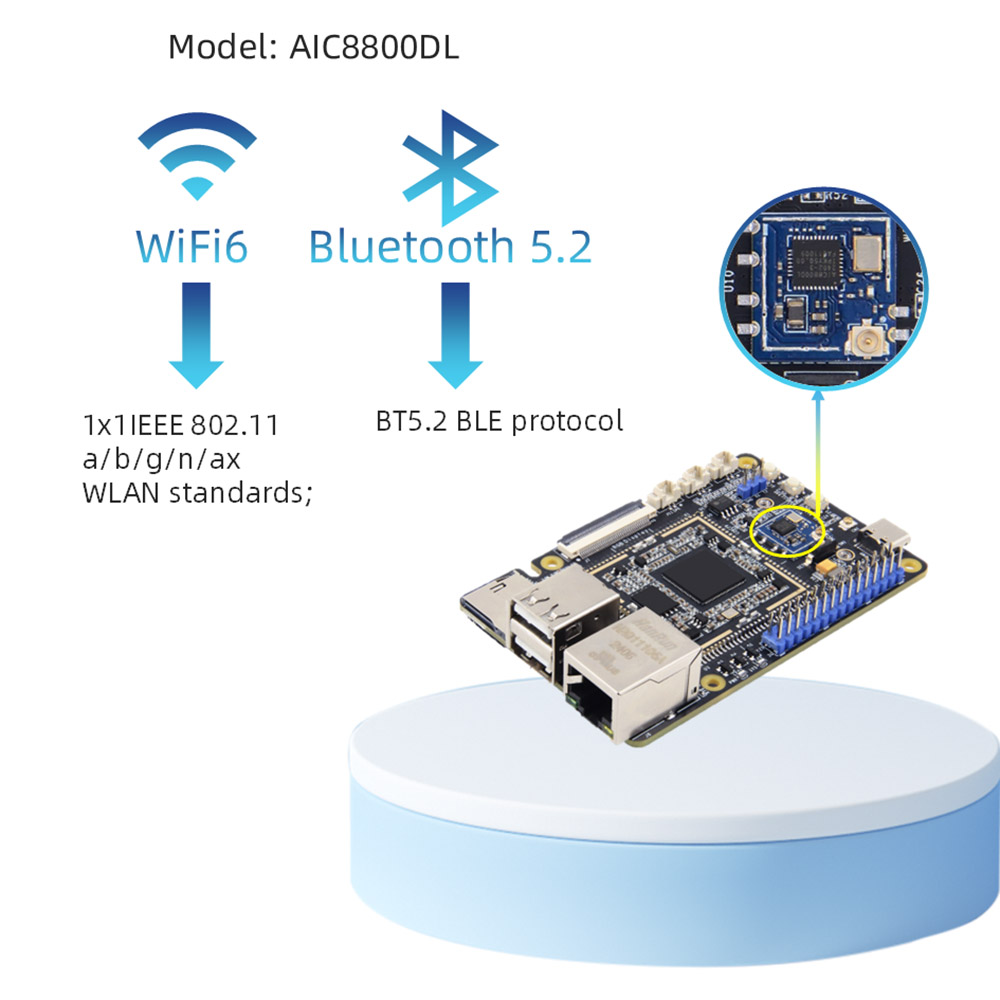

 WiFi+Bluetooth: Υποστήριξη ενσωματωμένης υποστήριξης 2.4GWIFI6+BT5.2 BLE, Μοντέλο: AIC8800DL30

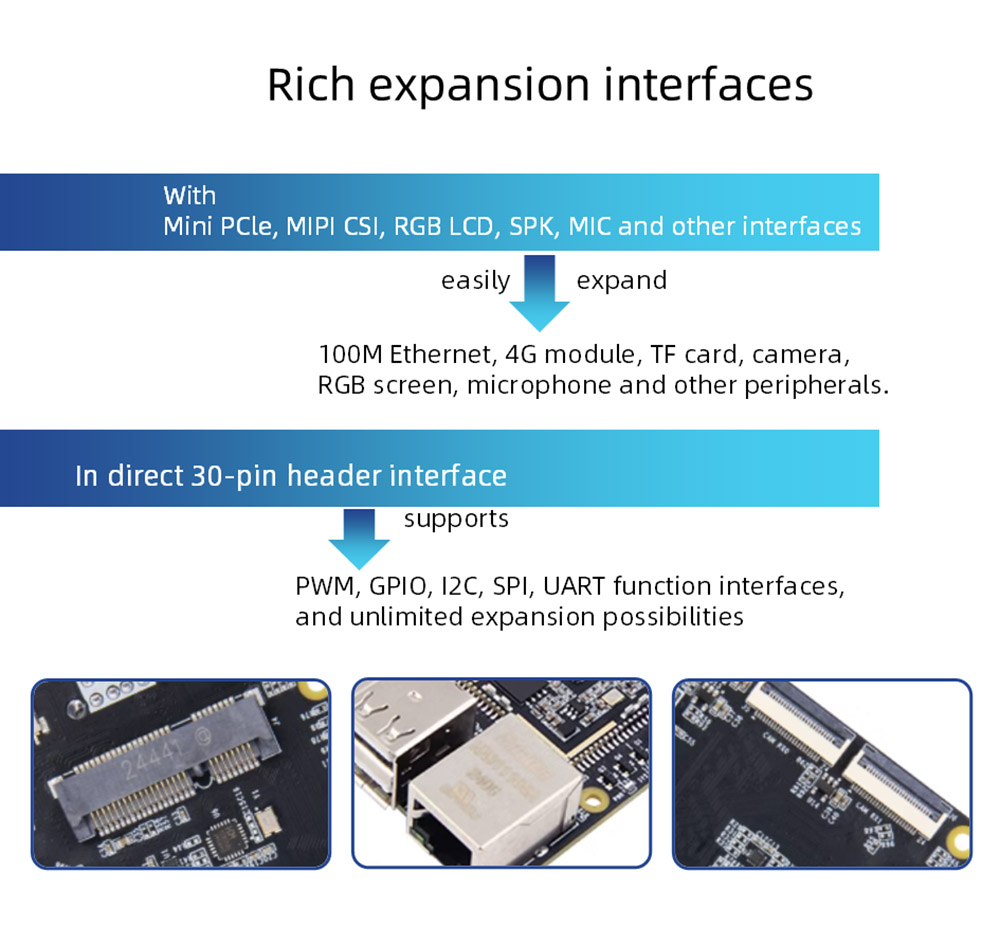

 Διεπαφή IO: Pin2.54 Pin Interface, υποστηρίζει GPIO, SPI, I2C, UART, PWM λειτουργία

 Σειριακή θύρα εντοπισμού σφαλμάτων: προεπιλεγμένη παράμετρος 115200-8-N-1

 Ήχος: Διεπαφή μικροφώνου*2, είσοδος μικροφώνου διπλού καναλιού. Διεπαφή ομιλητή*1, αναπαραγωγή SPK μονής καναλιού (αριστερό κανάλι)

 Κουμπιά: κουμπί επαναφοράς*1; Κουμπί καύσης*1; Κουμπί ADC*1

 LED: Δείκτης ισχύος*1; Δείκτης συστήματος*1

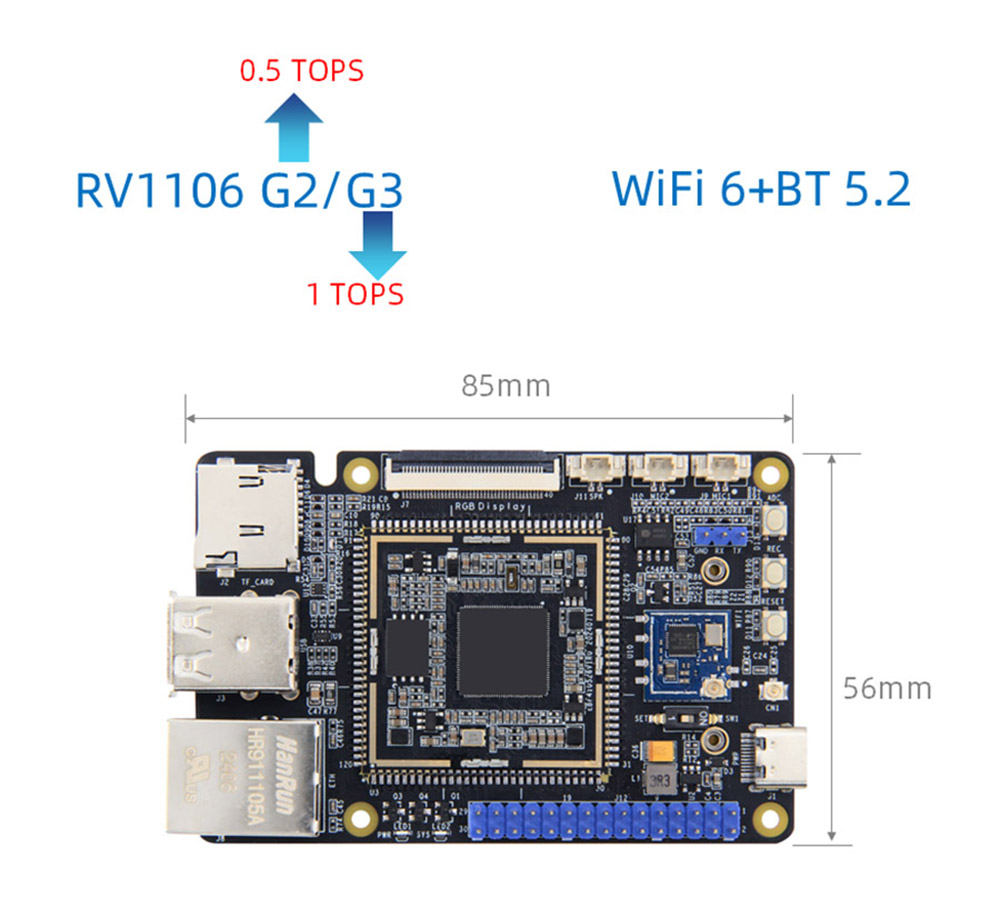

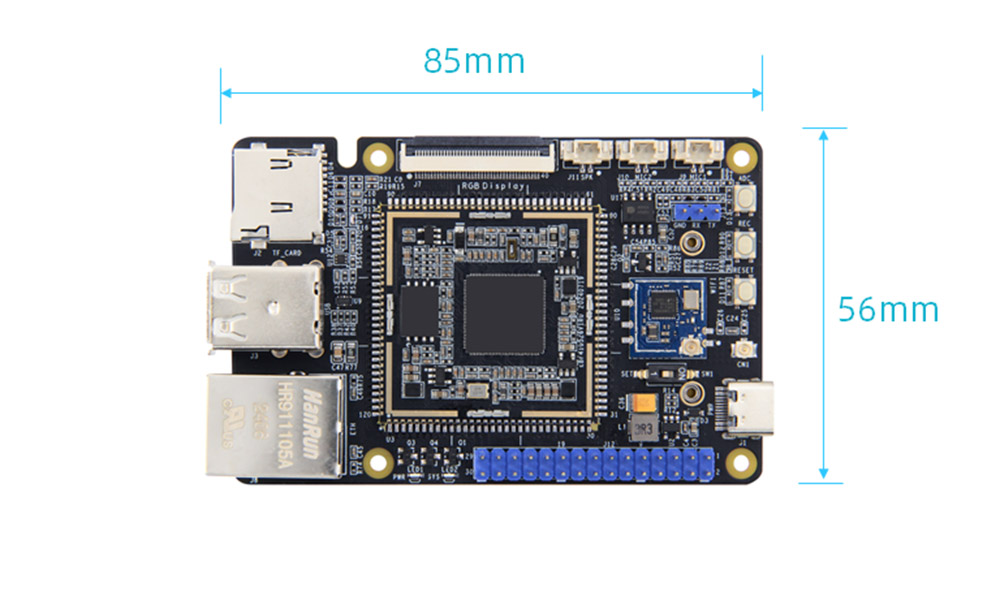

 Μέγεθος: 56*85mm

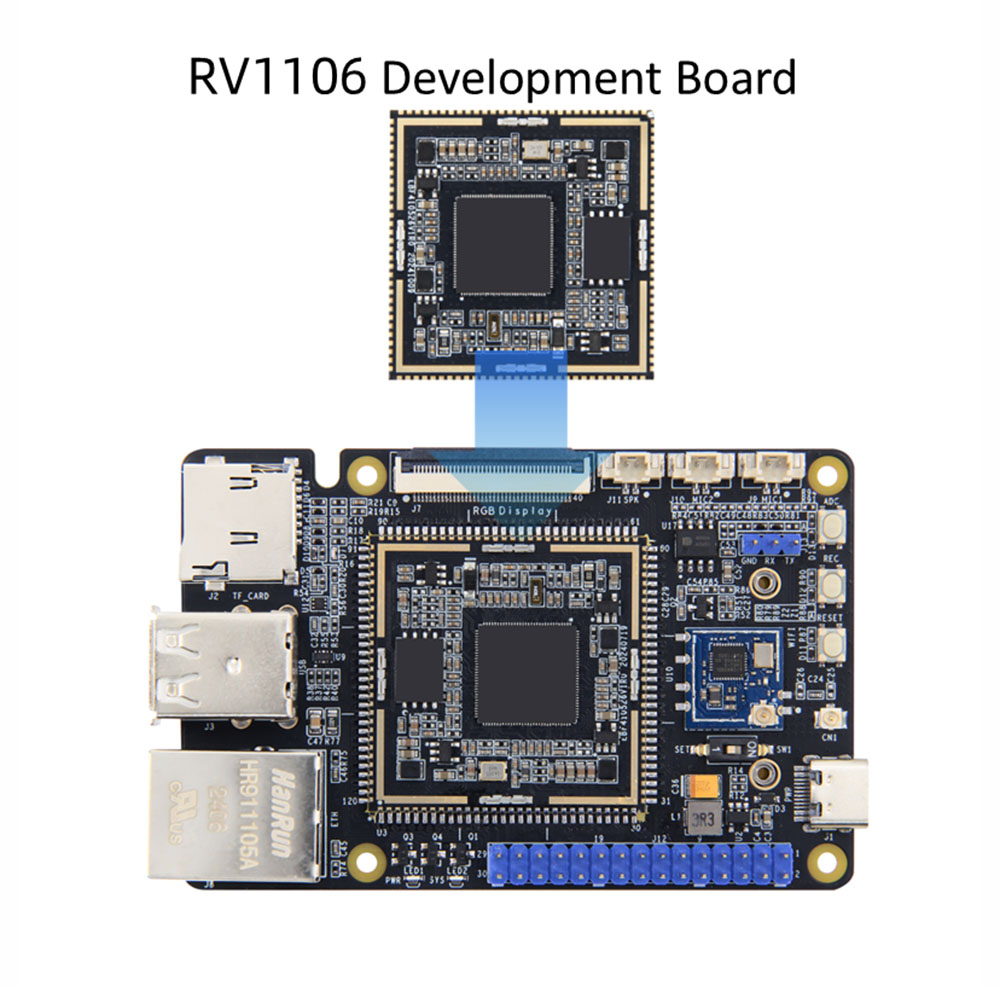

Η αντιστοίχιση του πυρήνα είναι διαθέσιμη

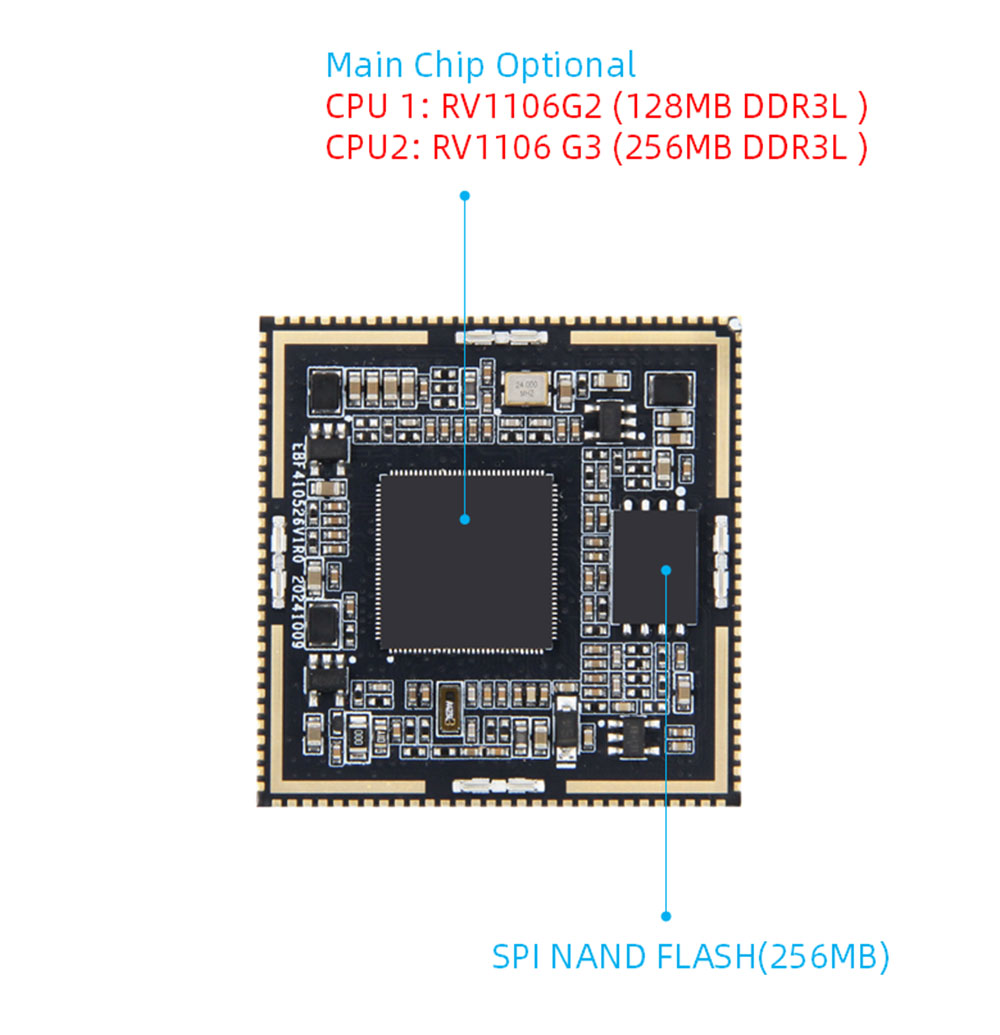

Διαμόρφωση υλικού πυρήνα

 CPU: Κύριο τσιπ: RV1106, Cortexa7+MCU

 Μνήμη: Ενσωματωμένο DDR3L, προαιρετικό RV1106G2: 128MB/RV1106G3: 256MB

 Αποθήκευση: 256MB Spinand Flash

 AI Computing Power: RV1106G2: 0.5TOPS@INT8, RV1106G3: 1TOPS@int8

 Διεπαφή: Εκτός από το Spinand Flash, 10 είναι πλήρως οδηγούμε

 PCB: 4 στρώματα, σχεδιασμός χρυσού εμβάπτισης

 Μέγεθος: 35*35mm

Ακροδέκτες

 Θύρα δικτύου: 1 100μ Ethernet

 Σειριακή θύρα: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Κάμερα: 2

 JTAG: 1

 LCD: 1

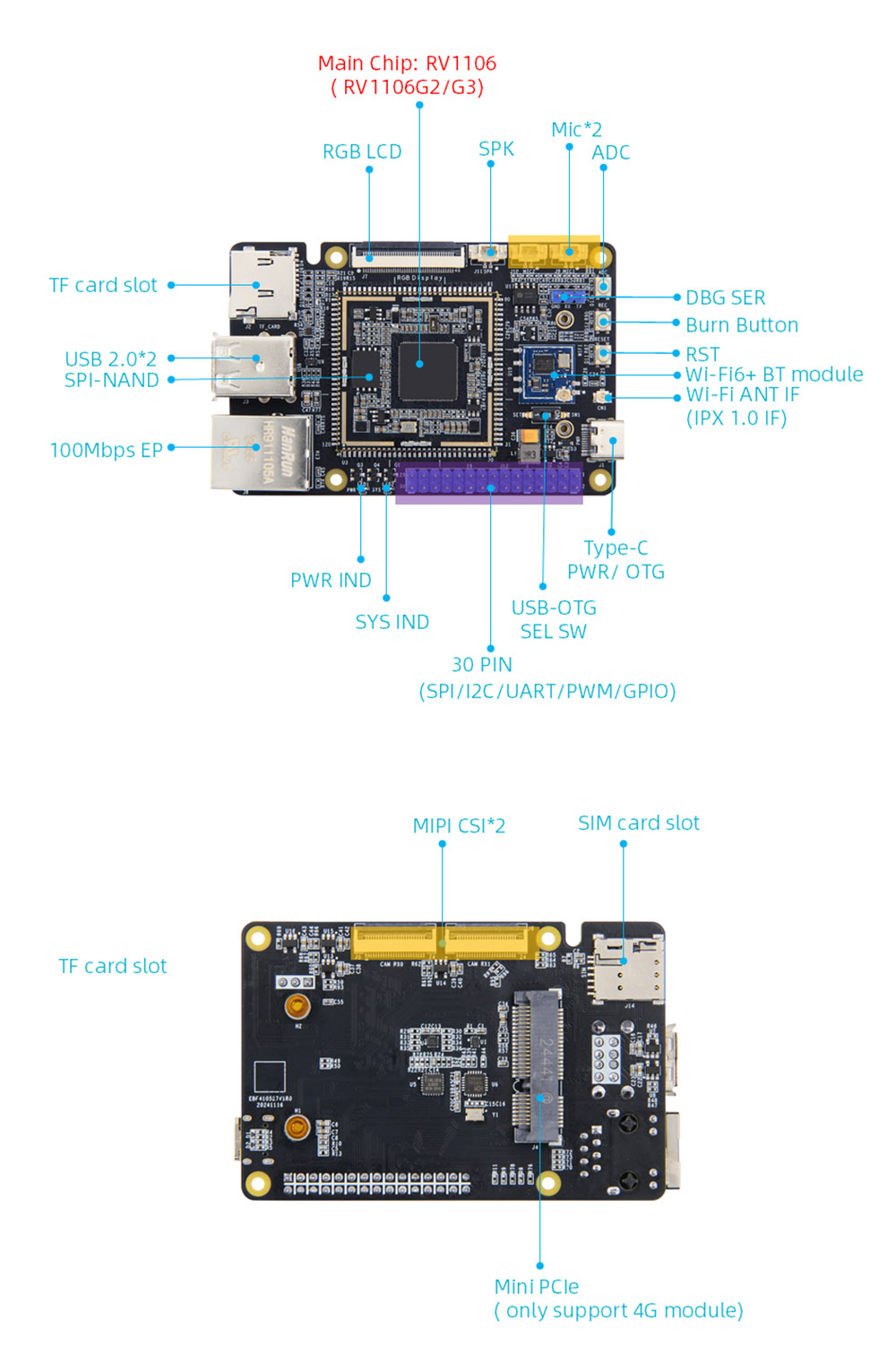

RV1106 Λεπτομέρειες του σκάφους
