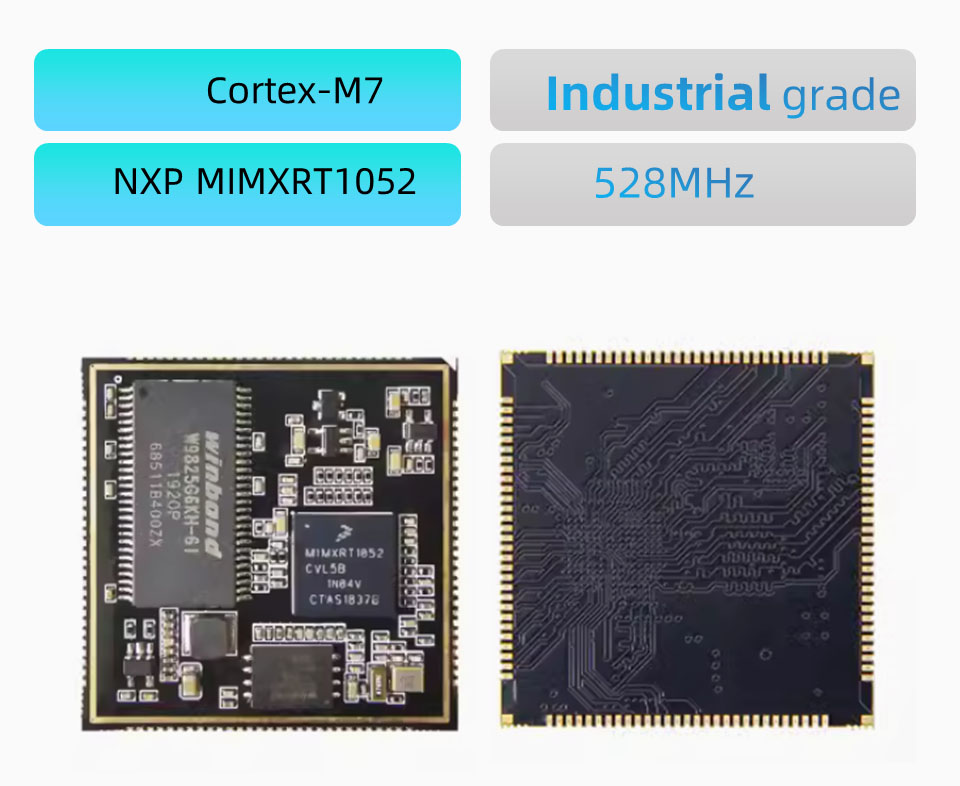

NXP I.MX RT1052 Core Board

● Αυτή η πλακέτα πυρήνα RT1052 S2 έχει σχεδιαστεί με βάση τον επεξεργαστή NXP MIMXRT1052CVL5B.

● Τα στοιχεία ολόκληρου του πίνακα είναι κατασκευασμένα από βιομηχανικά υλικά.

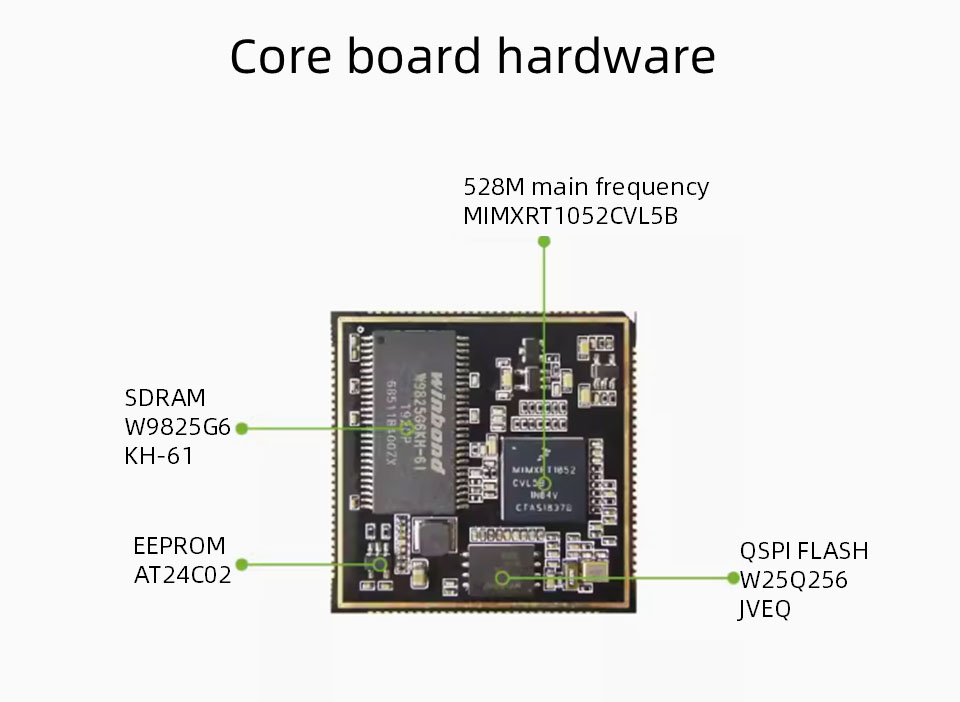

● Οι πόροι υλικού του βασικού συμβουλίου περιλαμβάνουν

● 32MB SDRAM, 32MB NOR FLASH και 256B EEPROM.

● Το PCB υιοθετεί ένα χρυσό σχεδιασμό μαύρης εμβάπτισης 6 επιπέδων, με συνολικό μέγεθος 38*38mm, συνολικά 116 ακίδες και απόσταση με πείρο 1,0 mm. Εκτός από το λεωφορείο SEMC, οι υπόλοιπες 10 ακίδες του τσιπ είναι όλα οδηγούνται.

Παράμετροι διασύνδεσης σήματος πυρήνα

Κύριο τσιπ: MIMXRT1052CVL5B, Cortex-M7 Core, Κύρια συχνότητα 528MHz

SDRAM: 2MB, TSSOP Package, Brand Winbond, Βιομηχανικός βαθμός

Flash: 32MB, πακέτο WSON8, μάρκα Winbond, βιομηχανική ποιότητα

EEPROM: AT24C02 256B

Ethernet PHY: Κανένα

Μέγεθος PCB: 38*38mm

Τροφοδοσία: 3.3V

Εξώφυλλο ασπίδας: Χωρίς κάλυμμα ασπίδας

GPIO: 116 PINS, 1,0mm Spacing Pin, εκτός από το λεωφορείο SEMC, όλα τα άλλα I0 οδηγούνται

Θερμοκρασία λειτουργίας: -40 ~ 85 ° C, βιομηχανικός βαθμός

Διεπαφή σήματος πυρήνα

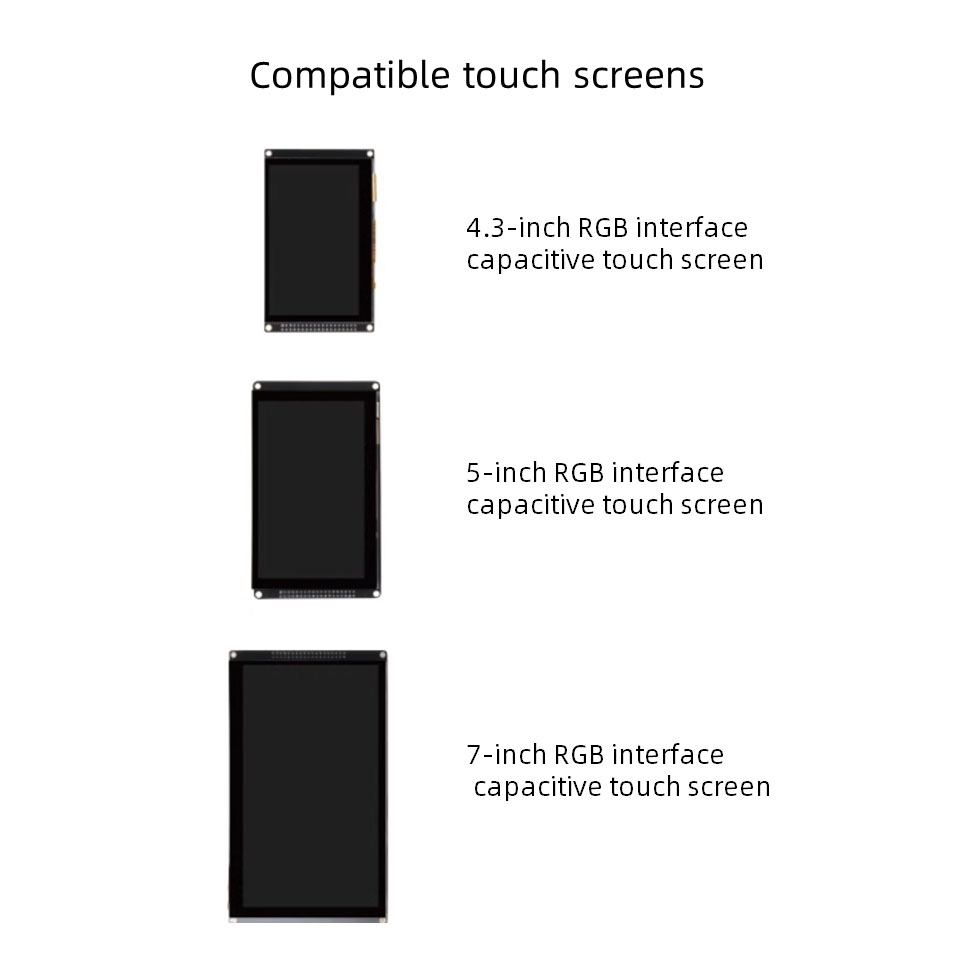

● LCD: 1 κανάλι

● USB: 2 κανάλια, με υψηλής ταχύτητας PHY

● SDIO: 2 κανάλια

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 κανάλια το καθένα), 12bit

● PWM: 4

● JTAG: 1 κανάλι

● SPDIF: 2 κανάλια

● Μπορεί: 2

● Σημείωση: Τα παραπάνω δεδομένα μπορούν να επαναχρησιμοποιηθούν, ανατρέξτε στην περιγραφή του PIN Core Board ως σχεδίαση αναφοράς

ΣΗΜΕΙΩΣΗ: Ο πίνακας μπορεί να προσαρμοστεί με ελάχιστη παραγγελία 500
