Το Board Board-to-board του Board-to-board RK3588 στοχεύει να επιτρέψει τους ευέλικτους συνδυασμούς μεταξύ του κεντρικού πίνακα και των λειτουργικών υποδοχών (πλακέτα φορέα) υιοθετώντας ένα αρθρωτό σχεδιασμό και χρησιμοποιώντας τυποποιημένες διεπαφές (π.χ., PCIE, MXM, σύνδεσμοι υψηλής ταχύτητας προς το σκάφος)
Σε σύγκριση με τον ενσωματωμένο υπολογιστή ή έναν υπολογιστή μεμονωμένο πίνακα, η Mother Board -to -Board μοιράζεται τα ακόλουθα βασικά πλεονεκτήματα:
| Πλεονέκτημα | Πίνακες ανάπτυξης B2B | Παραδοσιακές πλακέτες MCU |
| Διευρυνότο | Modular, Hot-Swappable | Σταθερά περιφερειακά, καλώδια βραχυκυκλωτήρα |
| Ποιότητα σήματος | Υποστηρίζει σήματα σε επίπεδο GHz | Περιορίζεται σε χαμηλής ταχύτητας GPIO/UART |
| Ταχύτητα ανάπτυξης | Επαναχρησιμοποιημένες ενότητες | Απαιτεί πλήρη επανασχεδιασμό υλικού |
| Χρησιμοποιήστε περιπτώσεις | Σύνθετα συστήματα (AI/βιομηχανικά) | Απλός έλεγχος (καταγραφή αισθητήρων) |
● Ισχυρό SOC: Rockchip RK3588 (8-core Cortex-A76/A55, 6TOPS NPU)
● Modular Design: Ευέλικτοι σύνδεσμοι B2B για προσαρμοσμένη επέκταση
● Διεπαφές υψηλής ταχύτητας: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: Υποστηρίζει 8K@60fps + 4k@60fps ταυτόχρονη έξοδο
● Βιομηχανική ποιότητα: -40 ° C έως +85 ° C
● Πλούσιες διεπαφές: Mini PCie, M.2 M Key, MIPI CSI

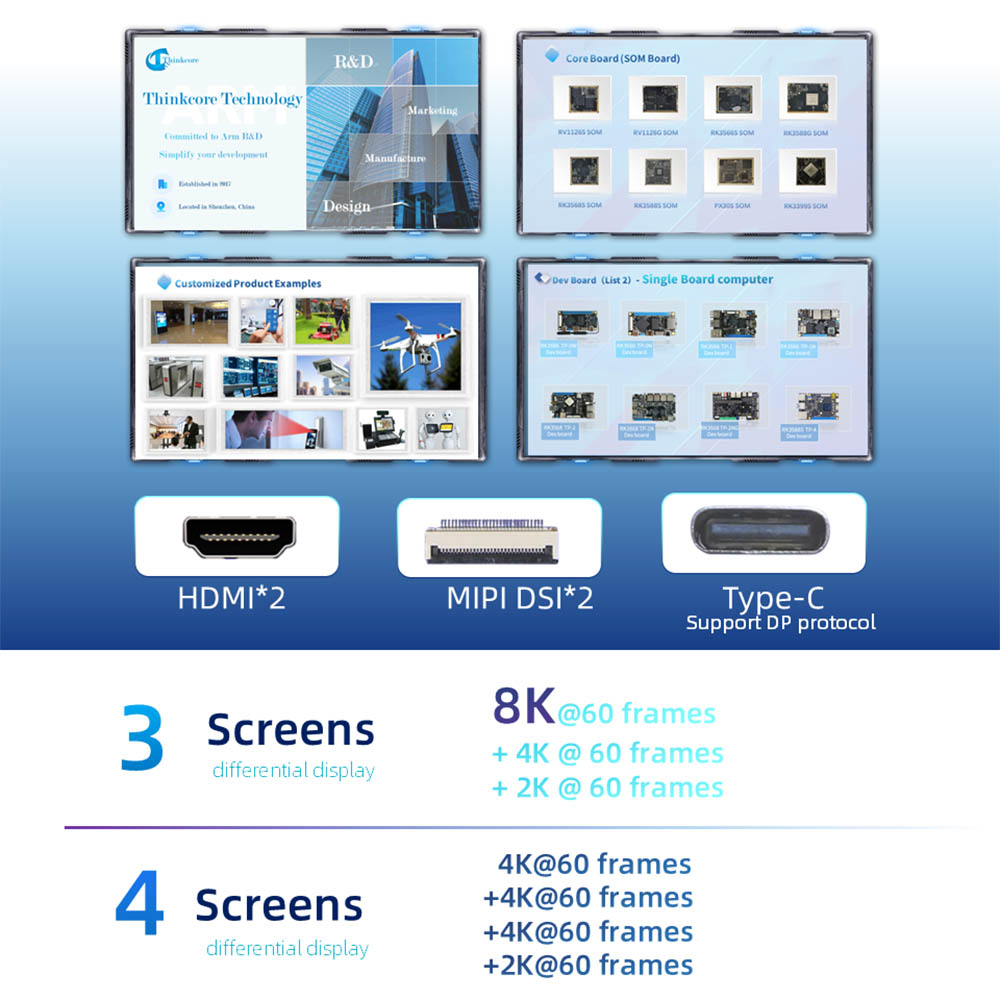

● Διαφορετική οθόνη πολλαπλών οθόνης: υποστηρίζει ετερογενή οθόνη τριών οθονών και ετερογενή οθόνη τεσσάρων οθονών. HDMI*2; Mipi dsi*2; Type-C (υποστηρίζει πρωτόκολλο DP)

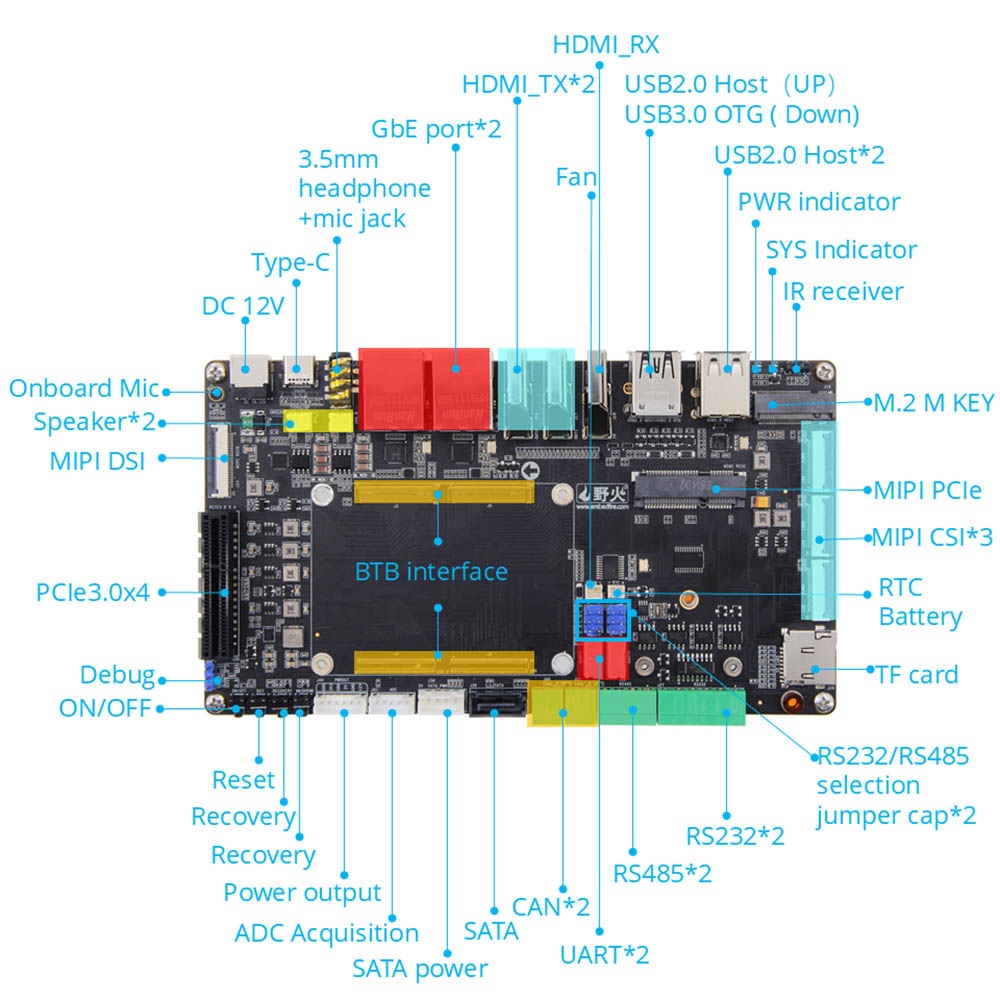

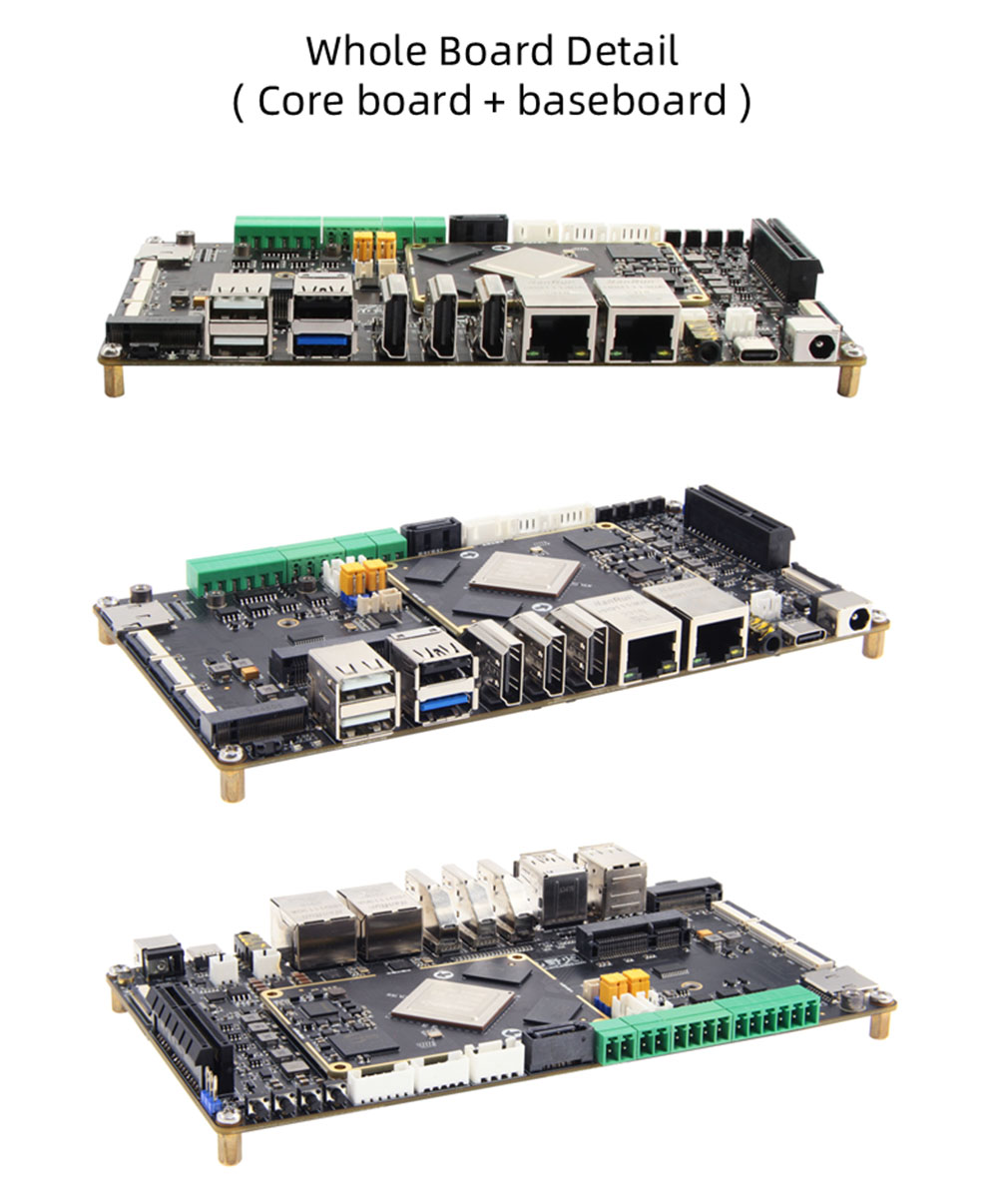

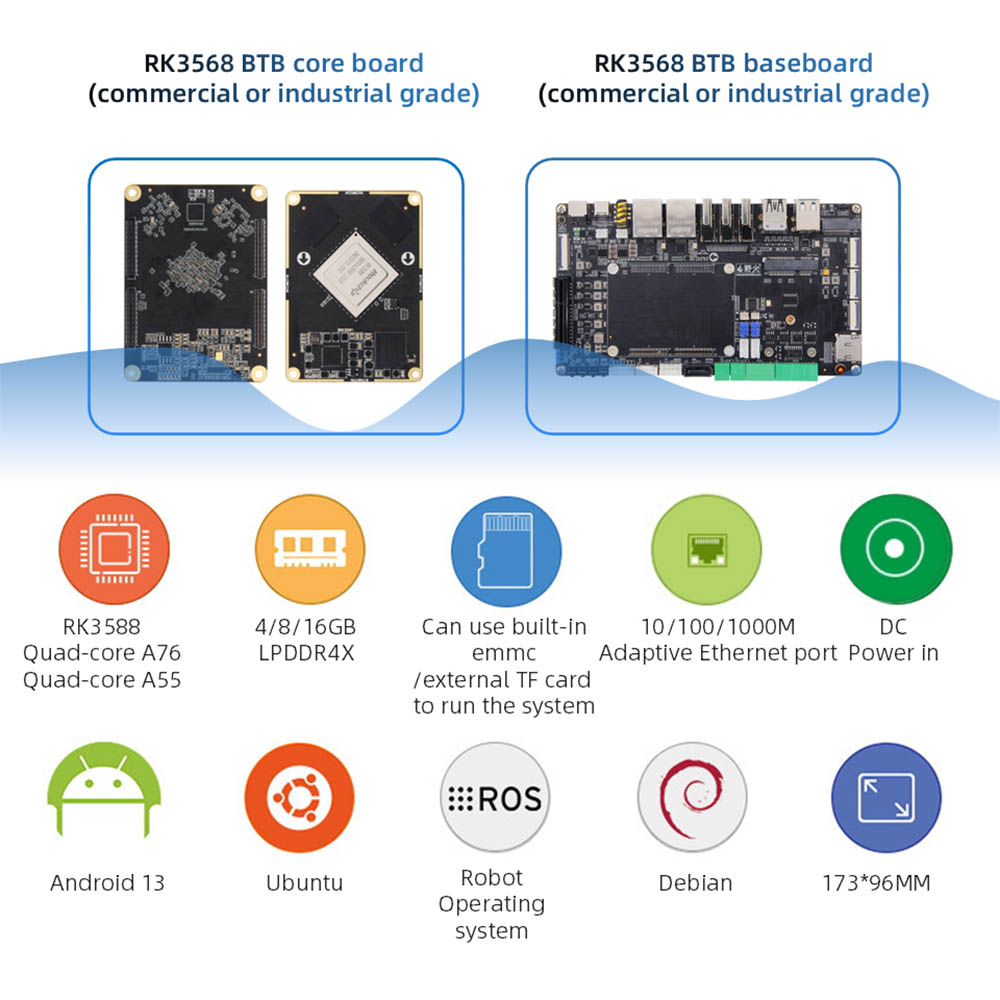

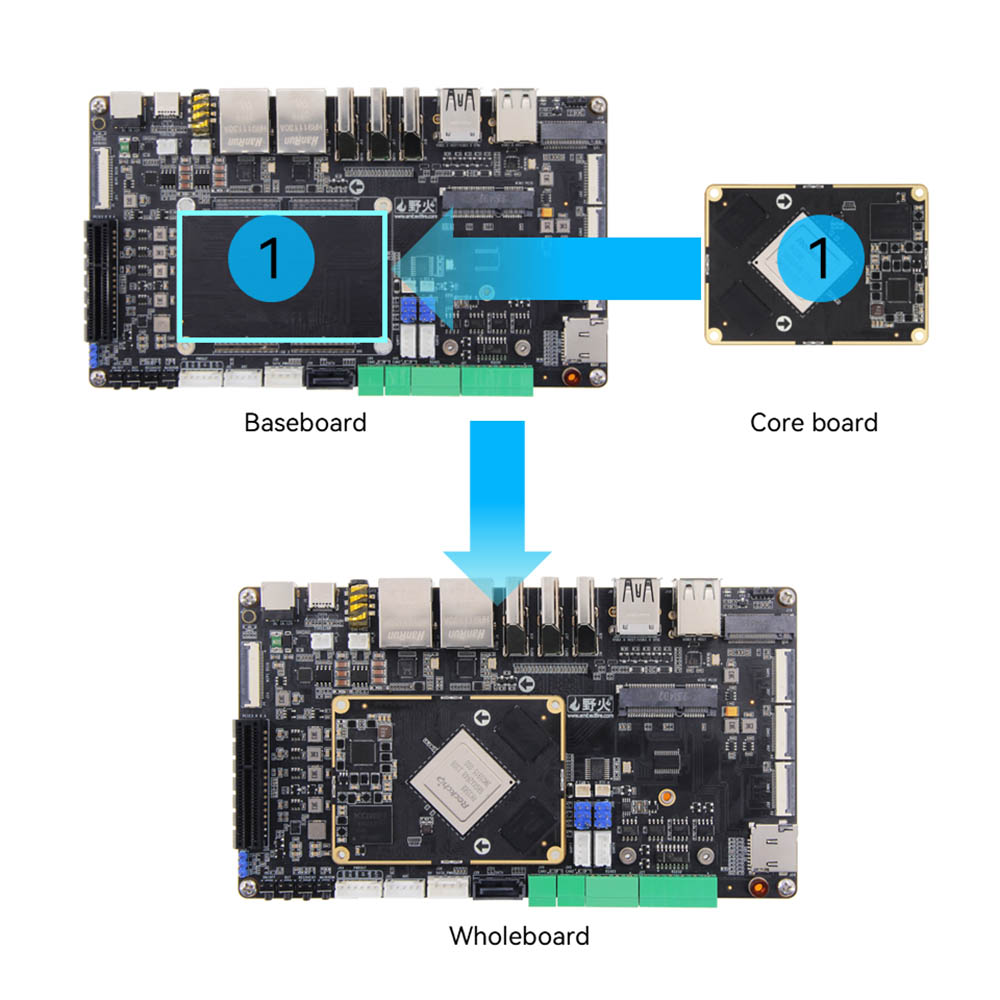

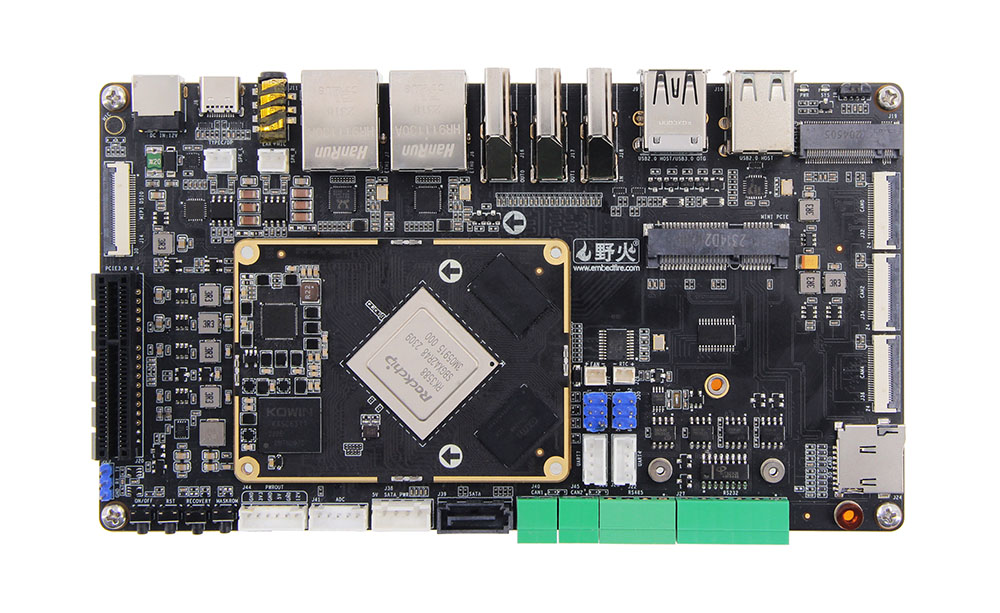

Η μητρική πλακέτα BTB αποτελείται από ένα κεντρικό συμβούλιο και ένα πίνακα μεταφορέων/ baseboard.

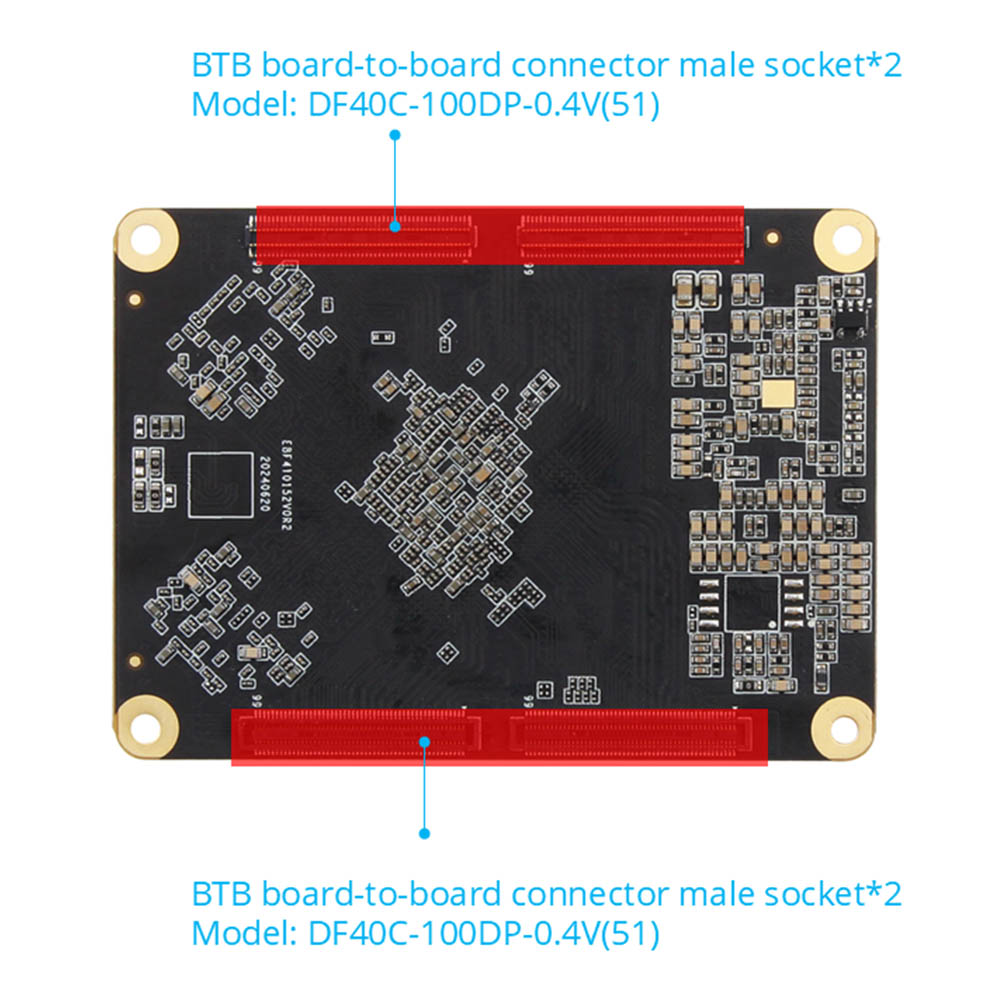

● Σύνδεσμος: αρσενικός σύνδεσμος: DF40C-100DP-0.4V (51) Γυναίκα σύνδεσης: DF40C-100DS-0.4V (51)

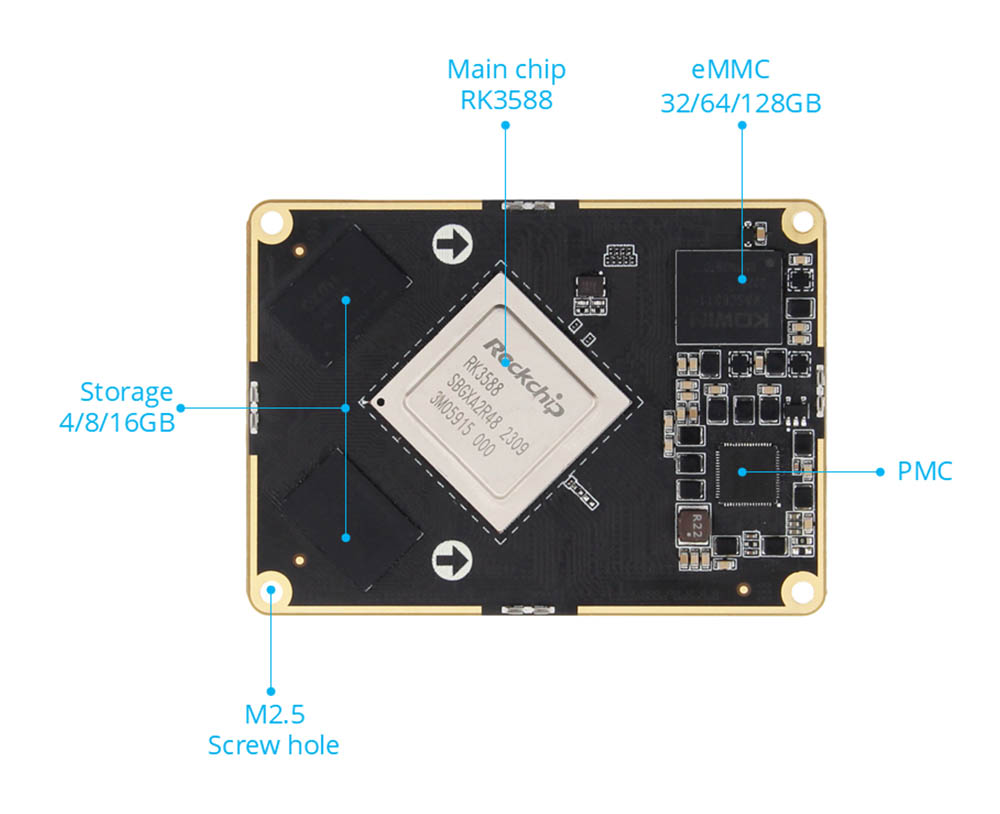

● Κύριο τσιπ: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6TOPS Computing Power) BTB οδηγεί σε 400 καρφίτσες, 0,5mm απόσταση, οδηγεί σε όλα τα I0
● Μνήμη: 4/8/16GB, LPDDR4/4X
● Αποθήκευση: 32/64/128GB. EMMC
● Σύνδεσμος: Αρσενικό: DF40C-100DP-0.4V (51) Γυναίκα: DF40C-100DS-0.4V (51)
● Διεπαφή τροφοδοσίας: 12V@2A DC INPUT, DC Interface*1; Διεπαφή εξόδου ισχύος*1

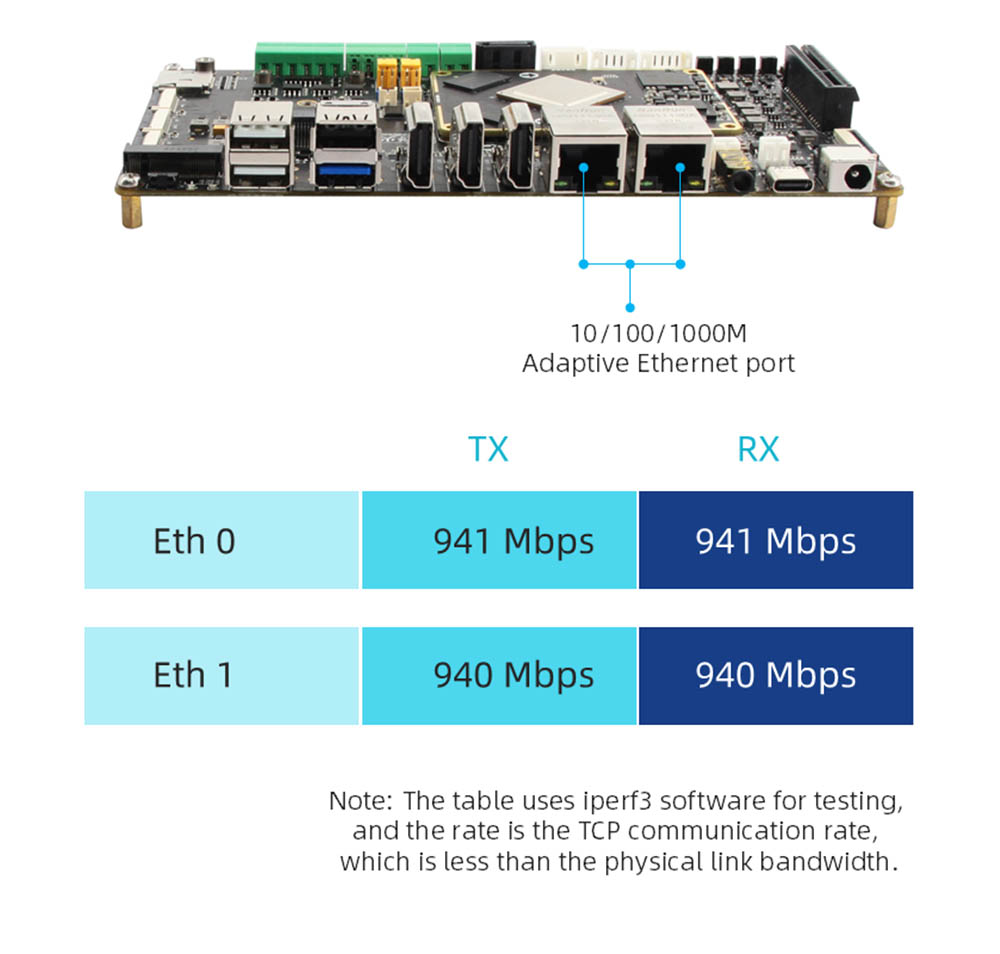

● Ethernet: Gigabit Network Port*2, Υποστήριξη 10/100/1000Mbps Ποσοστό μετάδοσης δεδομένων
● HDMI: HDMI12.0 είσοδος*1, έως 3840x2160@60fps; HDMI2.1 έξοδος*2, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες, μέγιστη ανάλυση 7680x4320@60Hz (ανάλυση 8K)
● MIPI-DSI: Διασύνδεση οθόνης MIPI*2 (μπροστά*1, πίσω*1), μπορεί να συνδεθεί σε οθόνη Wildfire MIPI, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες. ΜΕΓΑΛΗ ΛΕΙΤΟΥΡΓΙΑ ΜΕΠΙ ΜΕΓΑΛΗ ανάλυση 1920*1080@60Hz

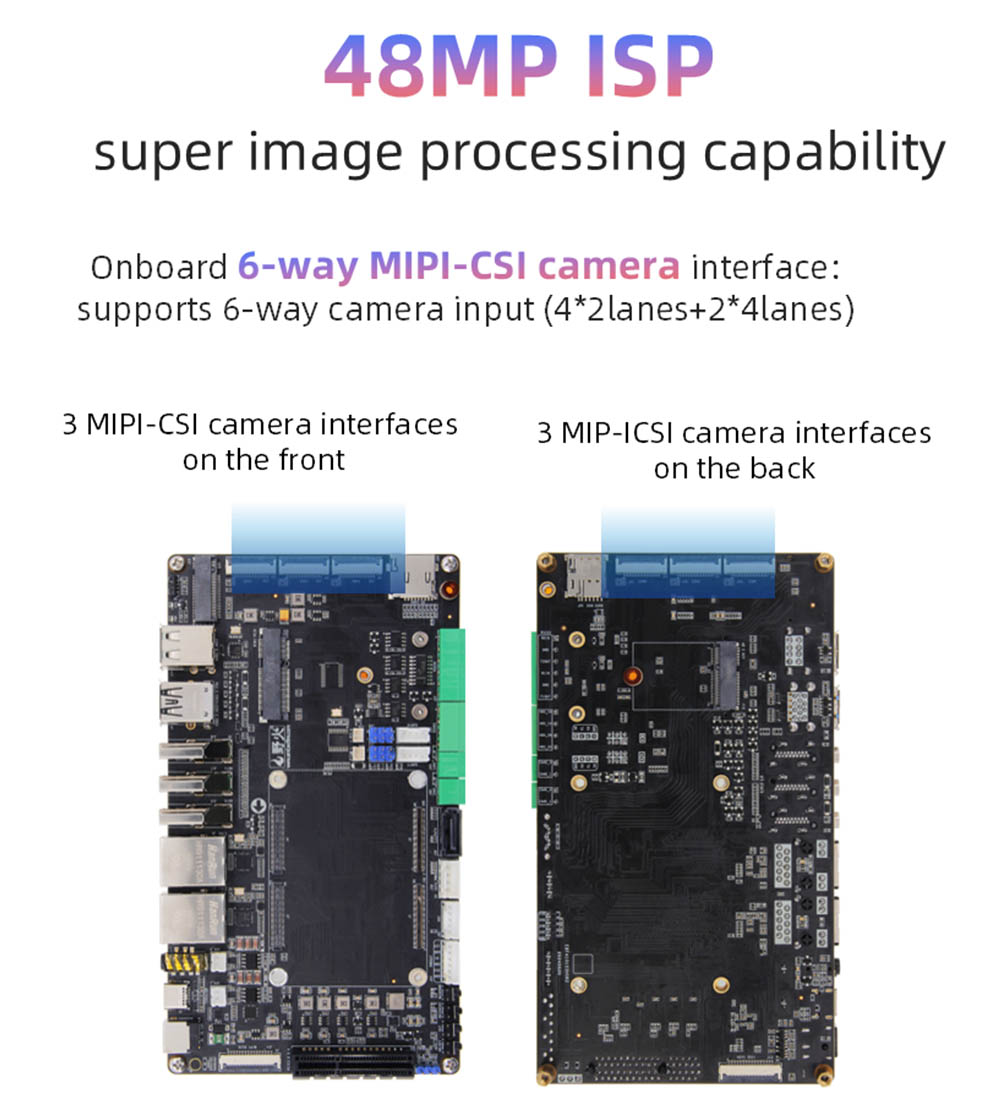

● MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), μπορεί να συνδεθεί σε κάμερα Wildfire MIPI
● USB2.0: USB-Hosttype-A Interface*3
● USB3.0: Διασύνδεση USB-OTGTYPE-A*1; Διεπαφή τύπου C*1, μπορεί να χρησιμοποιηθεί για καύση υλικολογισμικού, υποστηρίζει το πρωτόκολλο DP1.4

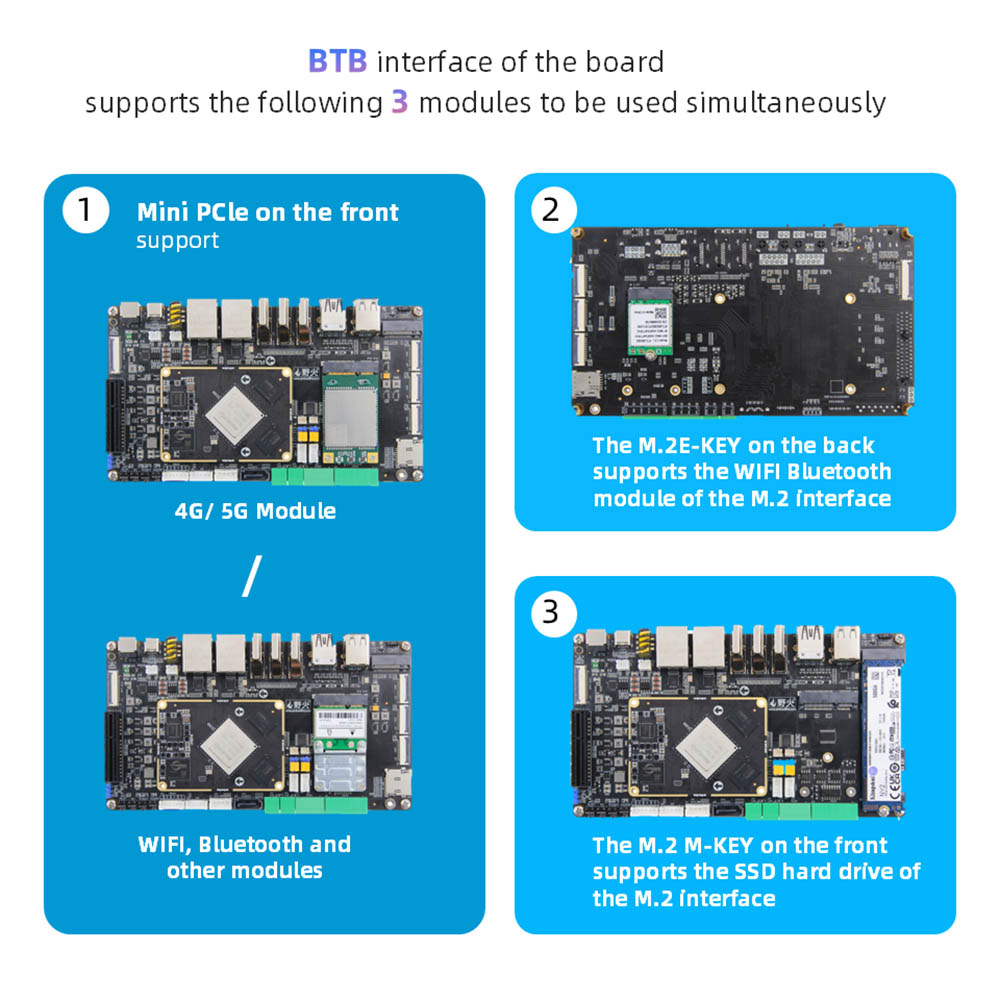

● Διεπαφή PCLE: Διεπαφή μίνι πύλη*1, μπορεί να χρησιμοποιηθεί με κάρτα δικτύου WiFi πλήρους ύψους ή μισού ύψους, μονάδα 4G ή άλλη ενότητα διεπαφής μίνι πυκνού: διεπαφή PCLE3.0x4*1
● Μ.2 Διεπαφή: M.2ekey Interface*1, Υποστηρίζει m.2 e-key ασύρματη μονάδα κάρτας δικτύου; M.2 M Πλευρική διασύνδεση*1, υποστηρίζει M.2 M-Key Pcle3.0*4Lanes Προδιαγραφή 2280 σκληρό δίσκο
● Κάρτα κάρτας TF: Micro SD (TF) Holder*1, υποστηρίζει το σύστημα εκκίνησης καρτών TF, μέχρι 512GB
● Υπόλοιπο κάρτας SIM: Holder κάρτας SIM*1, η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G
● Διεπαφή SATA: Τυπική διεπαφή SATA*1; Interface Power Sata*1, υποστηρίζει την έξοδο 12V
● Μπορεί: μπορεί*2
● ADC: ADC Acquisition Interface*1
● Debug Serial Port:
● Debug Serial Port*1 (UART2), προεπιλεγμένη παράμετρος 1500000-8-N-1; UART σειριακή θύρα*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Διεπαφή Jumper*2 2
● Ήχος: Ενσωματωμένο μικρόφωνο μικροφώνου*1; Διεπαφή ηχείων SPK*2, μπορεί να συνδέσει 3W Power Speaker Extput + Inply Microphone 2-σε-1 Διεπαφή*1
● κουμπί: κουμπί on/off*1; Κουμπί Maskrom*1; Κουμπί ανάκτησης*1; Κουμπί επαναφοράς*
● LED: Δείκτης ισχύος*1; Δείκτης συστήματος*1
● Πυρήργιος δέκτης: Υποστήριξη συνάρτησης τηλεχειριστηρίου υπέρυθρης ακτινοβολίας
● RTC: RTC Power Socket*1
● Διεπαφή ανεμιστήρα: Υποστήριξη εγκατάστασης 5V ή 12V ψύξη ανεμιστήρα
● AI Edge Computing: Smart Security, Smart Transportation, Smart City, Video Analytics.
● Βιομηχανικός αυτοματισμός: Έλεγχος PLC, όραση μηχανής.
● Ρομποτική: αυτόνομη πλοήγηση με την AI.
● Εφαρμογές εντός οχήματος: Σύστημα ψυχαγωγίας εντός αυτοκινήτου, σύστημα πλοήγησης εντός αυτοκινήτου.
● Ψηφιακή σήμανση: διαφήμιση πολλαπλών οθονών 8K.
● Ιατρικός εξοπλισμός: ιατρικά ενδοσκόπια, συστήματα απεικόνισης υπερήχων
● φύλλο δεδομένων PDF
● Εγχειρίδιο χρήσης υλικού
● Τεκμηρίωση Linux/Android
● Επικοινωνήστε με την τεχνική υποστήριξη
Ενδιαφέρεστε για την προσαρμογή; Λάβετε δωρεάν διαβούλευση τώρα!
